Litter-Robot 4: 실링 스트립 설치 가이드

Litter-Robot 4에는 글로브 하단, 베젤, 배출구를 따라 부착되는 브러시 형태의 씰 스트립이 장착되어 있습니다. 이 패키지에는 Litter-Robot 4에 사용되는 모든 종류의 씰 스트립이 포함되어 있습니다.

본 문서에서는 Litter-Robot 4의 다양한 부위에 씰 스트립을 설치하는 방법을 안내합니다. 씰 스트립은 악취를 줄이고, 부품 사이로 고양이 모래나 배설물이 새는 것을 방지하는 데 도움이 됩니다.

Litter-Robot 4 글로브 하단 씰 스트립 설치 방법

글로브 앞쪽 하단에 씰 스트립을 부착하면 글로브와 베젤 사이로 고양이 모래나 배설물이 새는 것을 줄일 수 있습니다.

준비물:

글로브 하단 씰 스트립 2개 (각 11.5인치 / 29.2cm)

퍼티 나이프 또는 일자 드라이버 (선택사항)

덕트 테이프

소독용 알코올

설치 단계

유닛이 홈/준비 위치에 있는지 확인하세요.
전원 버튼을 눌러 유닛을 끈 다음, 전원 코드를 뽑으세요.
보닛을 엽니다. 양쪽의 래치를 누른 상태로 보닛을 들어 올려 회전시키면 열립니다.
설치되어 있는 액세서리(펜스 등)를 제거합니다.
글로브를 제거합니다: 글로브 상단의 검은색 손잡이를 잡고 들어 올려 본체에서 분리한 후 바닥에 안전하게 내려놓습니다.
씰 스트립을 설치할 위치를 확인합니다. 위치는 글로브 앞쪽 가장자리 또는 라이너 고정부 클립 상단입니다.

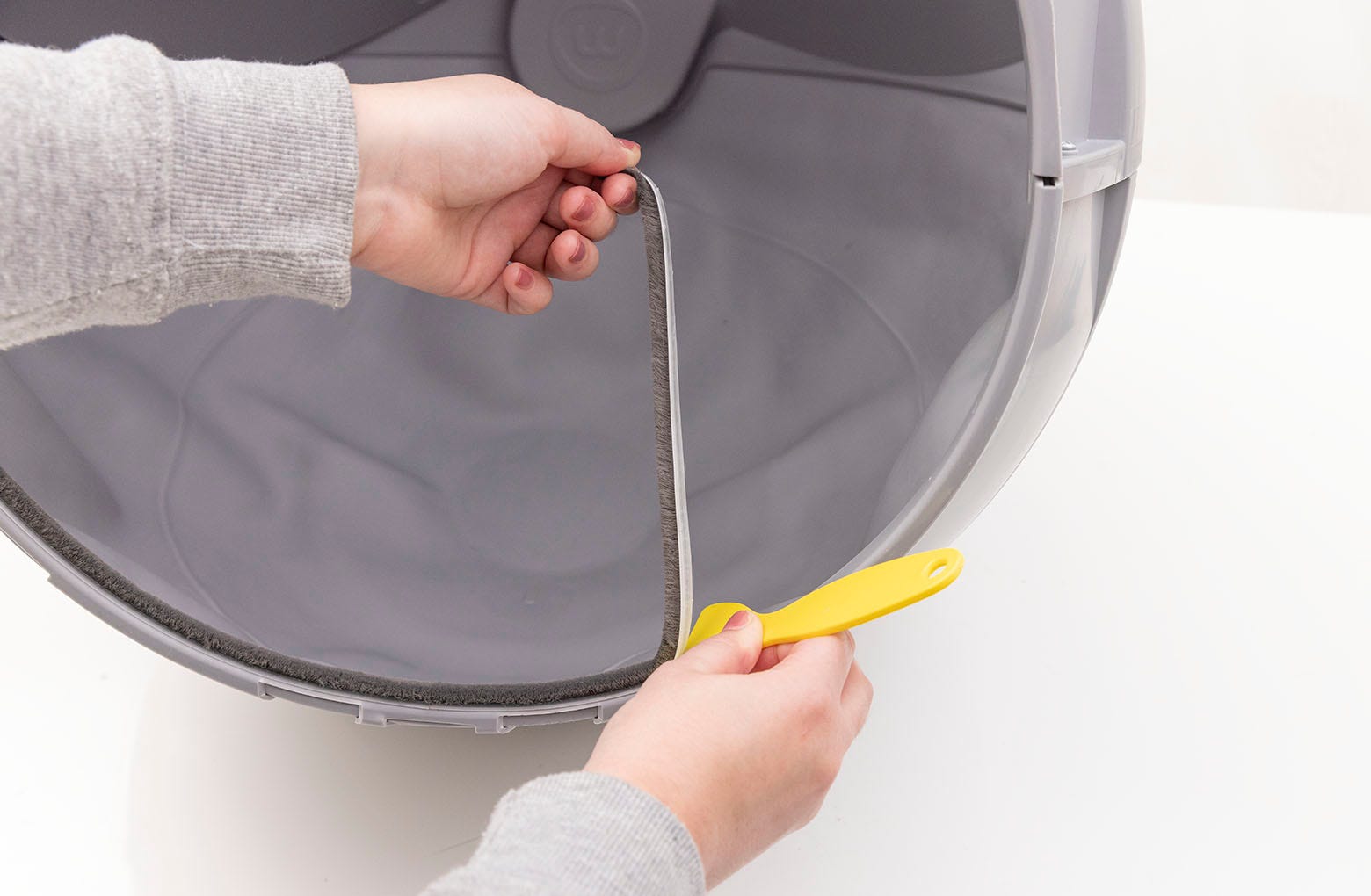

기존에 씰 스트립이 부착되어 있다면, 새 씰 스트립을 부착하기 전에 기존 스트립과 잔여 접착물을 제거해야 합니다. 스트립 모서리를 들어올릴 때 퍼티 나이프, 일자 드라이버, 또는 손톱을 사용해 벗겨내세요.

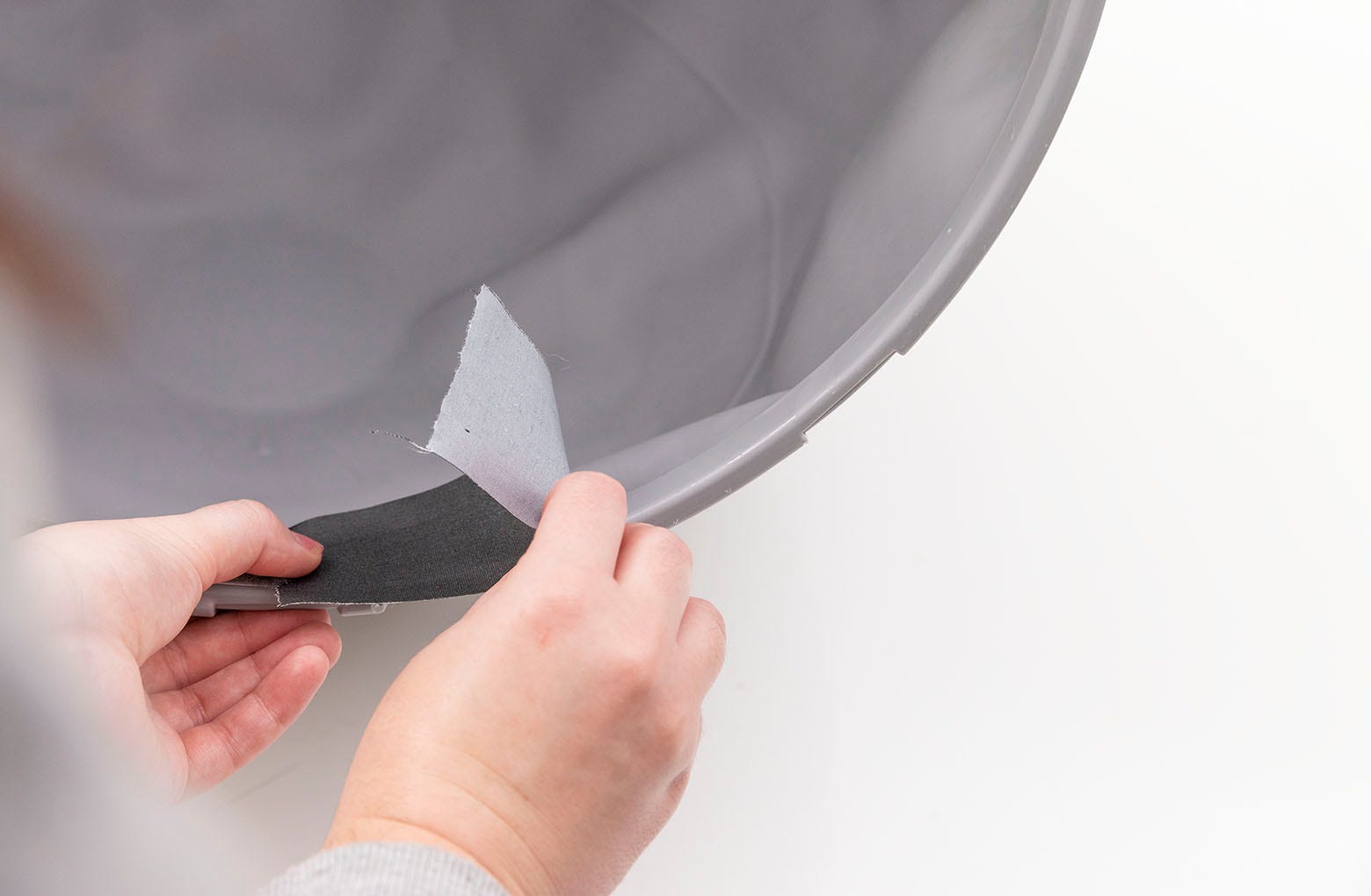

1. 견고한 덕트 테이프(폭 약 9.5mm)를 사용해 잔여물을 제거할 수도 있습니다. 테이프를 잔여물 위에 부착하고 단단히 눌러 붙인 후 떼어내세요. 글로브 주변 포트 전체를 반복해 제거한 뒤, 남은 자국은 소독용 알코올로 닦아주세요.

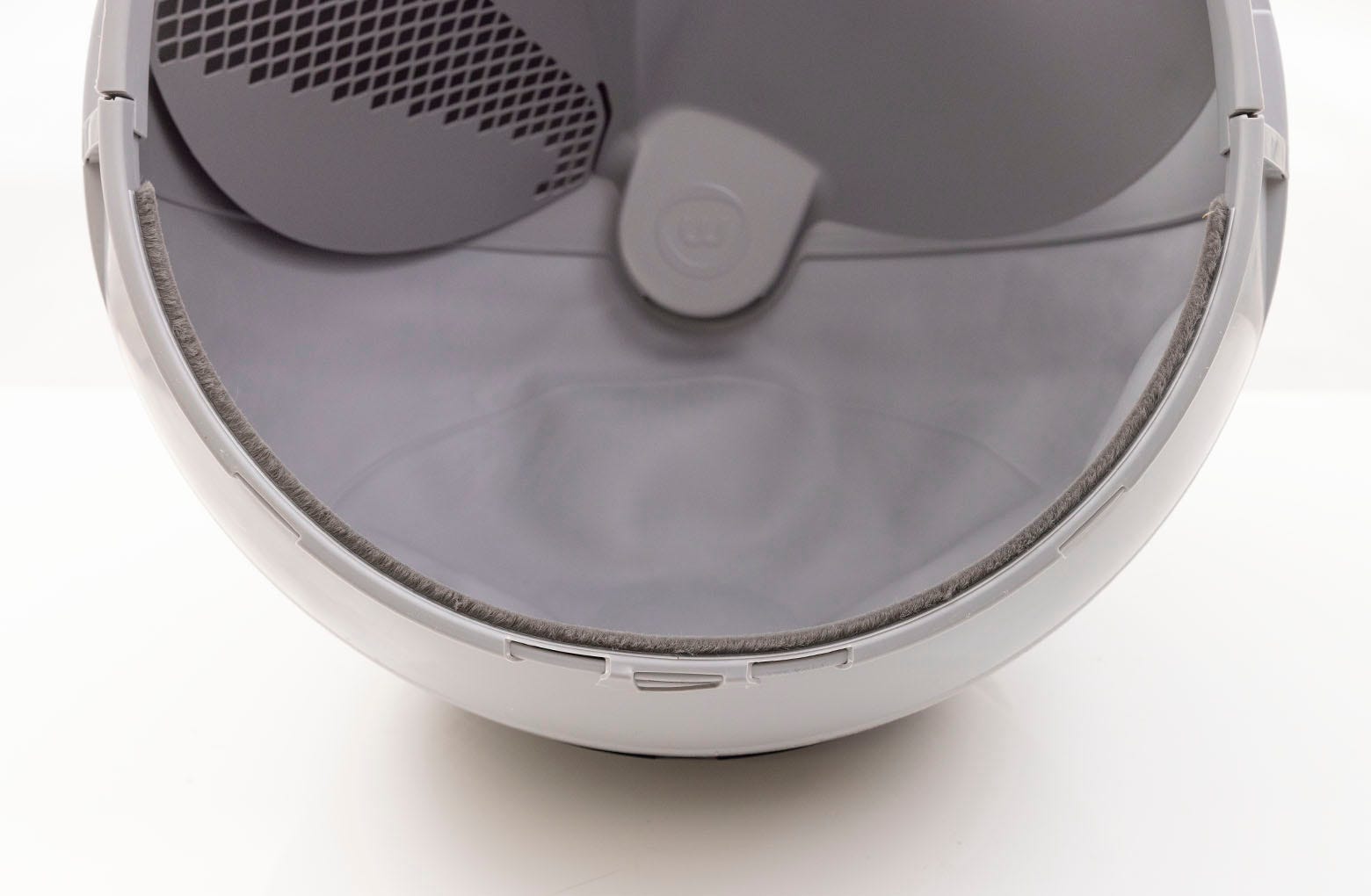

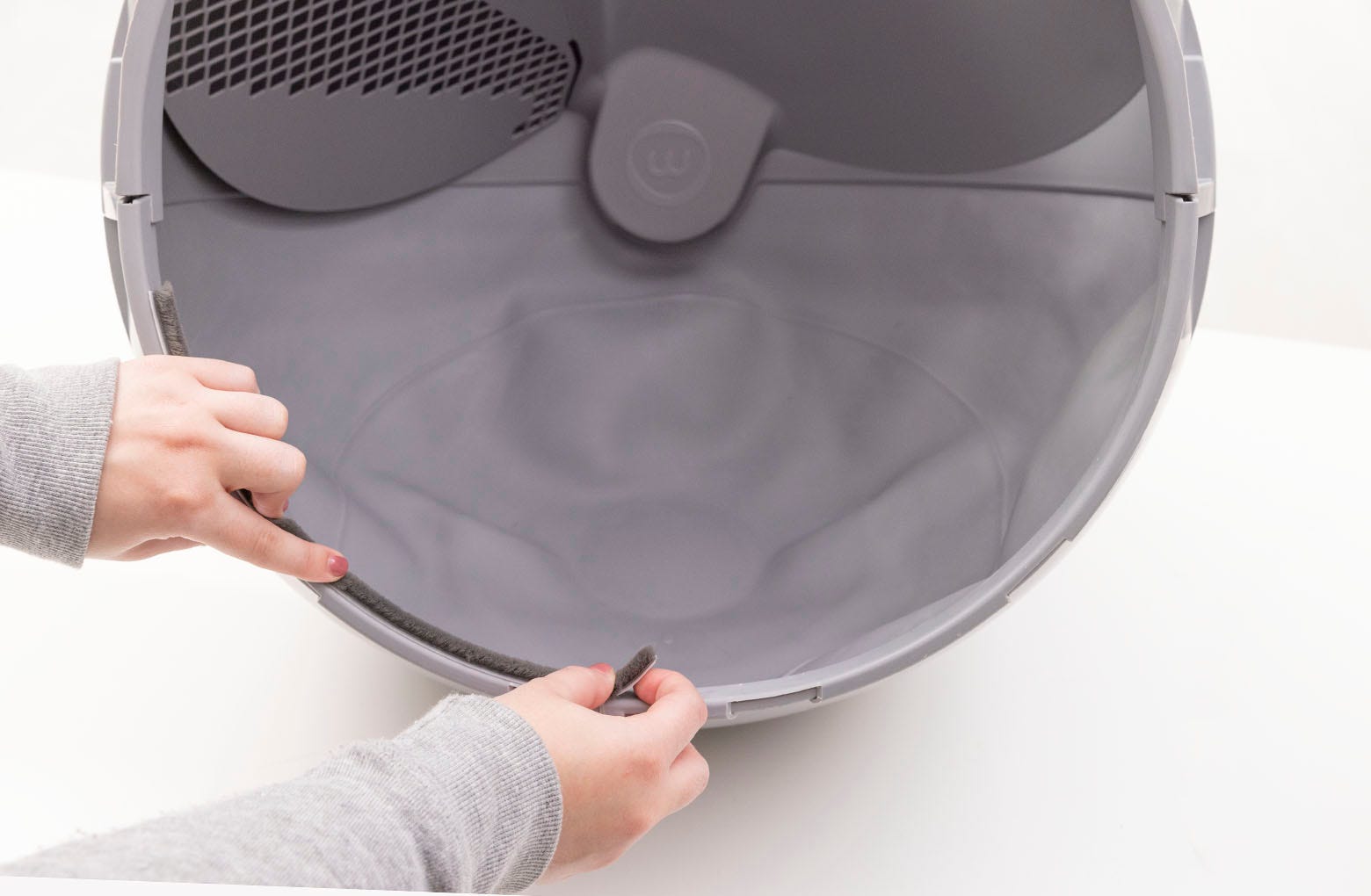

새 씰 스트립을 부착하려면, 접착 보호지를 제거한 후 첫 번째 스트립을 글로브 입구의 왼쪽에 붙이세요. 스트립은 조립 후 외부에서 보이지 않도록 글로브 립의 앞쪽 가장자리에 붙여야 합니다.

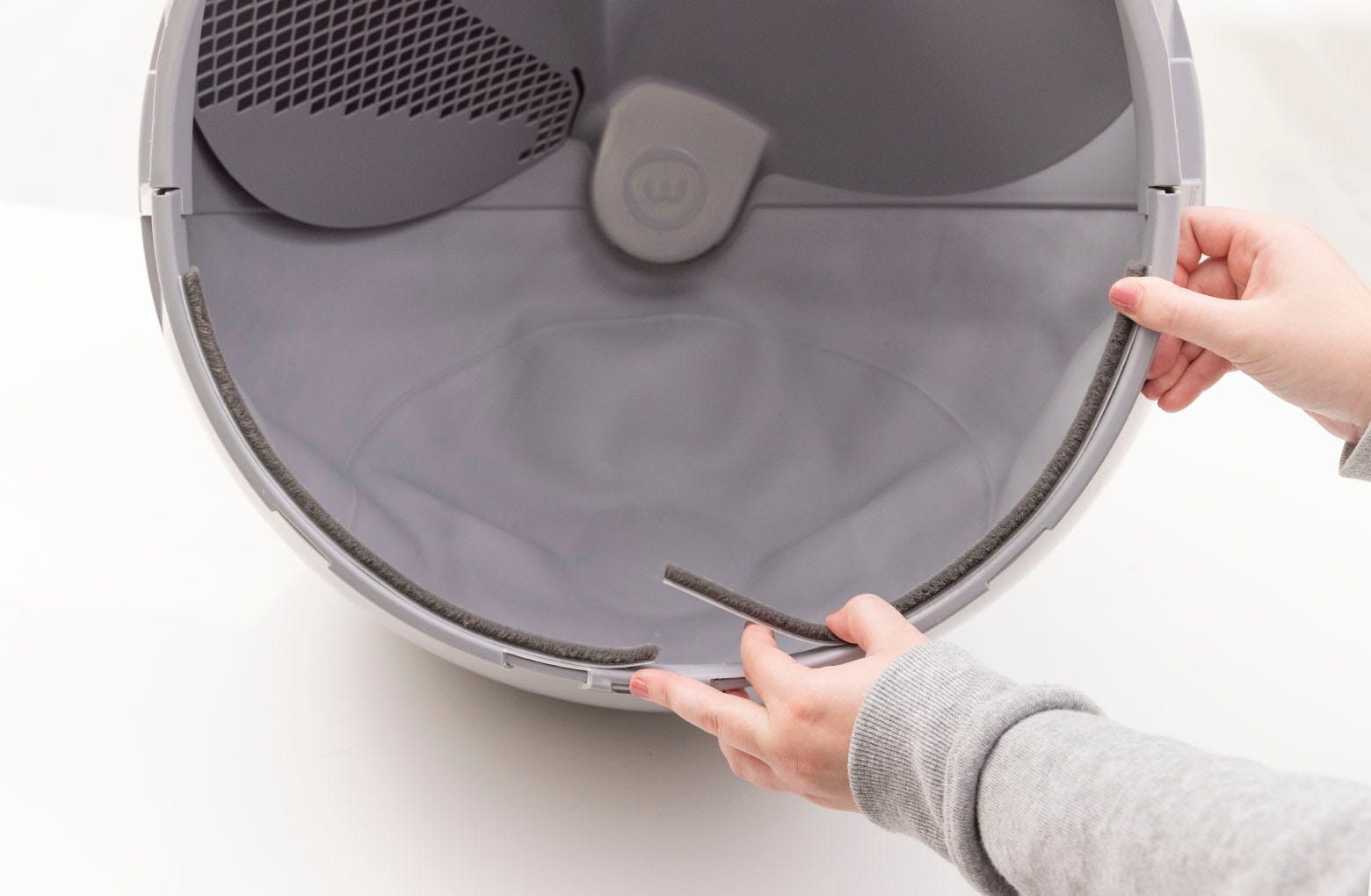

동일한 방법으로 두 번째 스트립을 글로브 입구의 오른쪽에 부착하세요. 이 역시 앞쪽 가장자리에 붙여야 조립 후에도 보이지 않습니다.
글로브를 다시 장착하세요: 손잡이를 잡고 글로브를 베이스에 밀어 넣습니다. 글로브 후면이 후면 베어링 포켓에 완전히 밀착되었는지 확인하세요.
본넷을 닫으세요: 글로브 위로 본넷을 아래로 회전시키고, 위쪽에서 눌러 딸깍 소리가 날 때까지 단단히 고정하세요.
씰 스트립은 조립 완료 후 베젤 하단 가장자리 바로 뒤에서 약간 보일 수 있습니다.
유닛의 전원을 연결하고 전원을 켜주세요.

리터로봇 4 베젤 씰 스트립 설치

글로브와 베젤 사이로 새는 먼지와 오물을 줄이기 위해 베젤에 씰 스트립을 부착합니다.

다음 도구가 필요합니다:

(2) 베젤 씰 스트립 – 길이: 11.5인치(29.2cm)

십자드라이버

퍼티 나이프 또는 일자드라이버 (선택 사항)

덕트 테이프

소독용 알코올

마커 (선택 사항)

본체가 홈/준비 위치(Home/Ready position)에 있는지 확인하세요.
전원 버튼을 눌러 전원을 끈 후, 전원 어댑터를 뽑으세요.

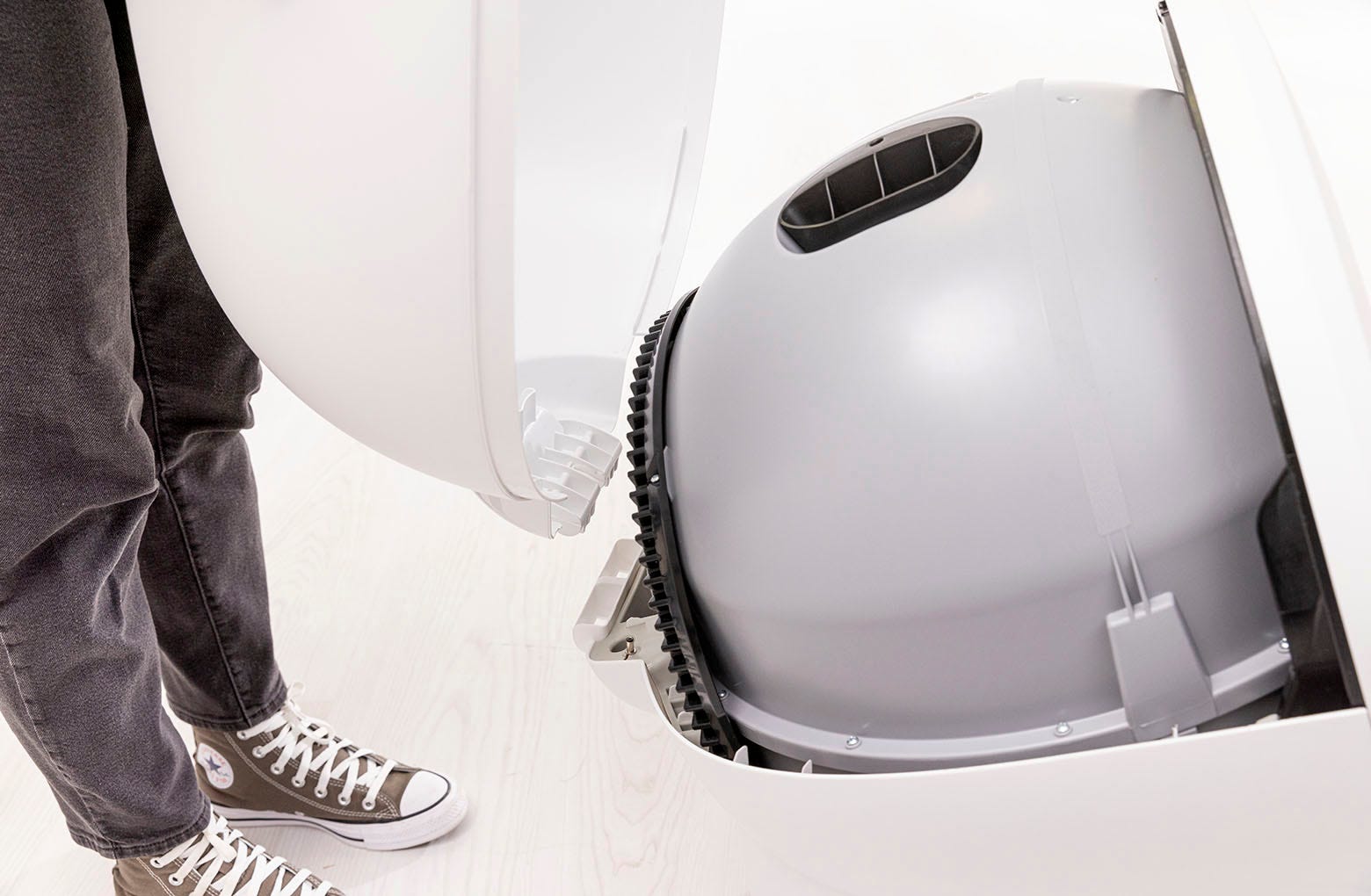

보닛(Bonnet)을 분리합니다:
1. 양쪽의 잠금장치를 누른 채로 보닛을 들어 올리고 회전시켜 열린 상태로 둡니다.
2. 보닛 뒷면 중앙 탭을 프레임 뒤쪽의 고정 클립에서 분리한 뒤, 보닛을 옆에 두세요.
액세서리(있는 경우)를 제거하세요.
글로브를 제거하세요: 상단의 검은색 손잡이를 잡고 들어 올려 베이스에서 분리한 후, 바닥에 놓습니다.

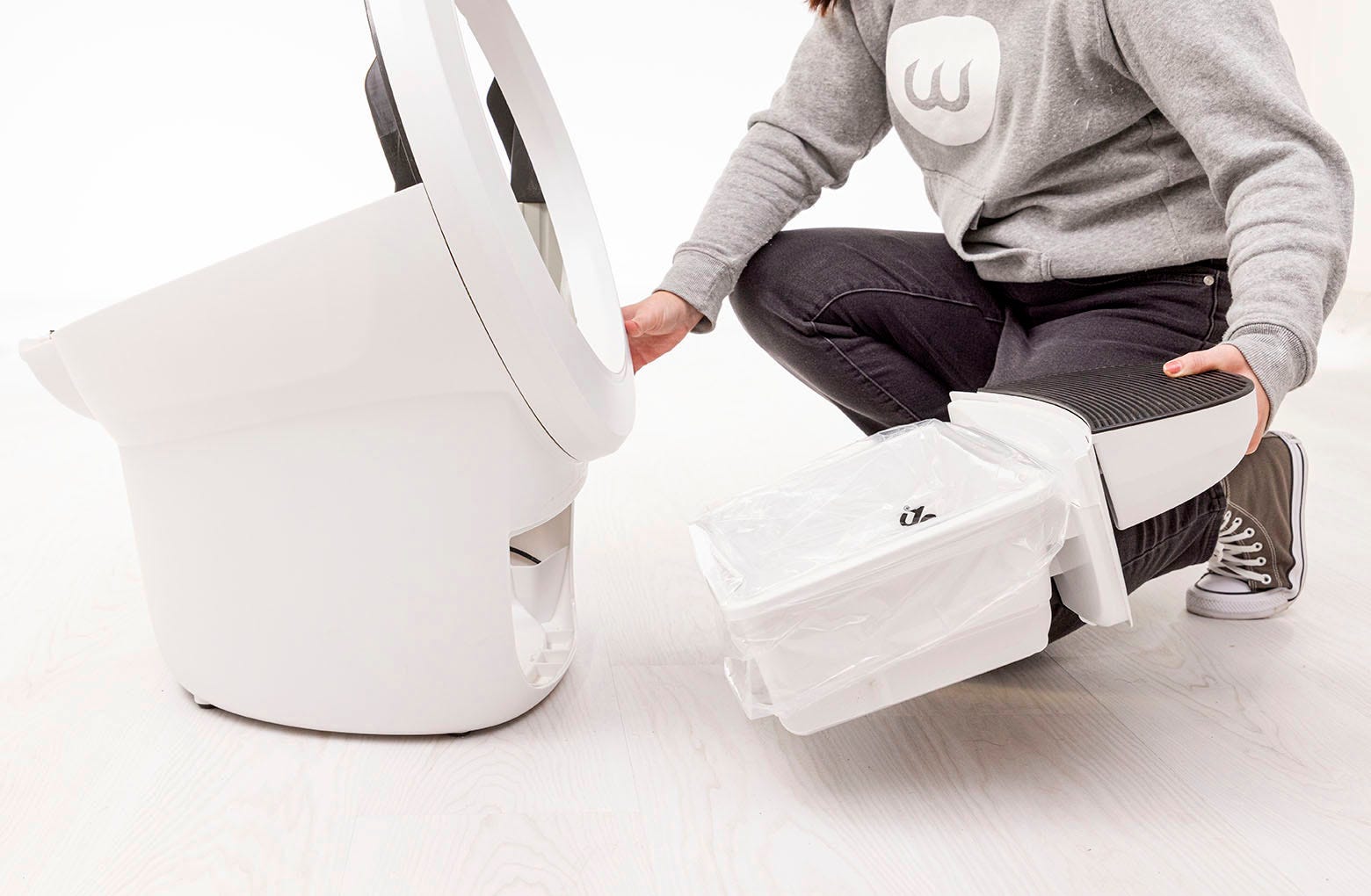

베이스에서 폐기물 서랍을 제거하고 옆에 두세요.
유닛을 평평하고 단단한 바닥에 앞면(베젤 방향)이 아래로 가도록 눕혀 주세요. 나사 제거가 쉬운 자석 드라이버 또는 팁을 사용할 것을 권장합니다.
1. 검은색 브리지(베젤이 부착된 부분)에 고정된 나사 10개를 제거합니다.
2. 베젤 상단(현재 위치 기준)에 부착된 씰 스트립 뒤에 있는 나사 4개를 제거합니다.

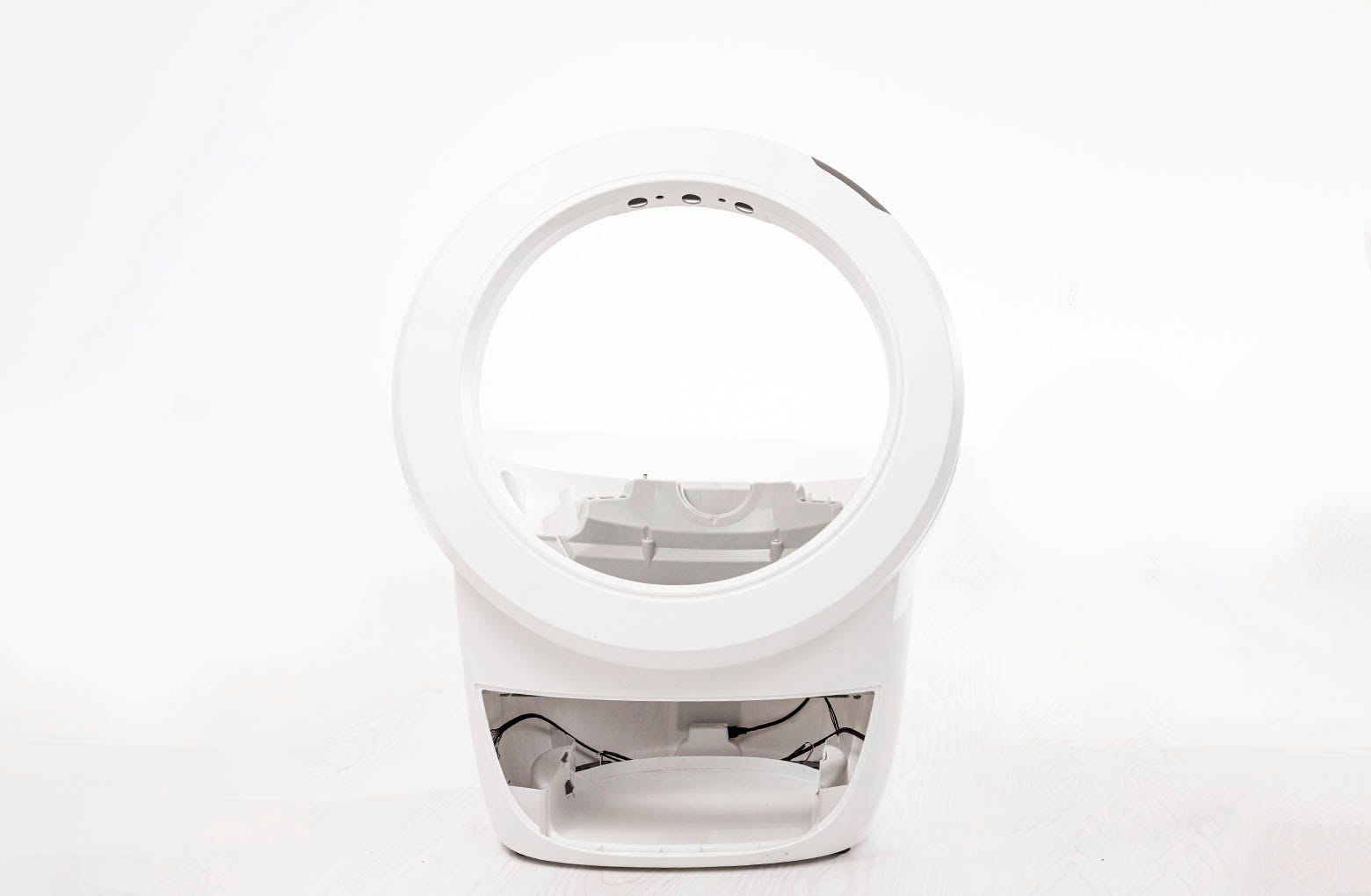

유닛을 다시 세워 주세요. 베이스의 서랍 입구를 한 손으로 잡고, 다른 손으로 베젤 한쪽을 당겨 브리지에서 분리하기 시작합니다. 반대쪽도 동일하게 당겨 베젤을 완전히 분리하세요.
기존의 베젤 씰 스트립 2개를 찾아 퍼티 나이프, 일자 드라이버 또는 손톱으로 모서리를 들어올려 제거하세요.
새로운 씰 스트립이 잘 부착되도록 베이스에 남은 고양이모래와 잔여물을 제거하세요. 폭 9.5mm의 튼튼한 덕트 테이프를 이용해 잔여물 위에 붙이고 강하게 문질러 부착한 후 떼어내세요. 포트 주변을 반복해 제거한 뒤, 남은 자국은 소독용 알코올로 닦아줍니다.
스트립 위치를 확인하세요. 스트립 아래에 위치한 베젤 리브는 베젤의 하단 중앙입니다. 위치를 보다 정확하게 맞추고 싶다면, 마커로 스트립의 위치를 표시해도 됩니다.
첫 번째 씰 스트립의 접착 보호지를 떼고, 베젤 하단 중앙 기준 왼쪽에 부착하세요. 두 번째 스트립도 동일하게 오른쪽에 부착합니다.
베젤을 다시 장착한 후 유닛을 앞면(베젤 방향)이 아래로 향하도록 눕히고, 브리지에 나사 14개를 다시 조여 고정하세요.
본체를 다시 원래대로 바로 세우세요.
글로브를 다시 설치합니다: 손잡이를 잡고 글로브를 베이스에 밀어 넣으세요. 글로브 뒷면이 베이스의 후면 베어링 포켓에 정확히 맞닿도록 하세요. 글로브 뒷면의 큰 검은색 기어가 베이스의 작은 흰색 기어와 맞물리게 됩니다.
보닛을 다시 설치하세요:
1. 보닛 중앙 탭을 본체 뒷면 프레임의 고정 클립에 맞춰 끼우세요.
2. 보닛을 글로브 위로 아래쪽으로 회전시킨 뒤, 위에서 눌러서 딸깍 소리가 나도록 고정하세요.
원하는 경우, 펜스를 다시 설치할 수 있습니다. 글로브 입구의 베젤에 끼워 고정하세요.
폐기물 서랍을 다시 베이스에 밀어 넣으세요.
전원 어댑터를 다시 연결하고, 전원 버튼을 눌러 기기를 켜세요.

리터로봇 4 하단 폐기물 포트 씰 스트립 설치

하단 폐기물 포트에 씰 스트립을 부착하여 냄새를 줄이세요.

리터로봇 4 하단 폐기물 포트에 씰 스트립을 부착하는 이미지

준비물:

측면 씰 스트립 2개: 10.25인치 (26cm)

전면/후면 씰 스트립 각 1개: 13.5인치 (34.3cm)

높이 13.5인치(34.3cm) 이상의 테이블 또는 박스

퍼티 나이프 또는 일자 드라이버 (선택)

덕트 테이프

소독용 알코올

유닛이 홈/대기 상태인지 확인하세요.
전원 버튼을 눌러 유닛을 끄고, 전원 코드를 분리하세요.
보닛을 분리하세요:
1. 보닛 양쪽의 래치를 누른 상태에서 들어 올린 후 뒤로 회전시켜 보닛을 열어주세요.
2. 보닛 중앙 탭을 본체 뒤의 고정 클립에서 분리하고, 보닛을 옆에 둡니다.
(설치된 경우) 부착된 액세서리를 모두 제거하세요.
글로브를 제거하세요: 글로브 상단의 검은 손잡이를 잡고 들어 올려 베이스에서 분리한 뒤 바닥에 놓습니다.
폐기물 서랍을 본체에서 분리하고 따로 보관합니다.

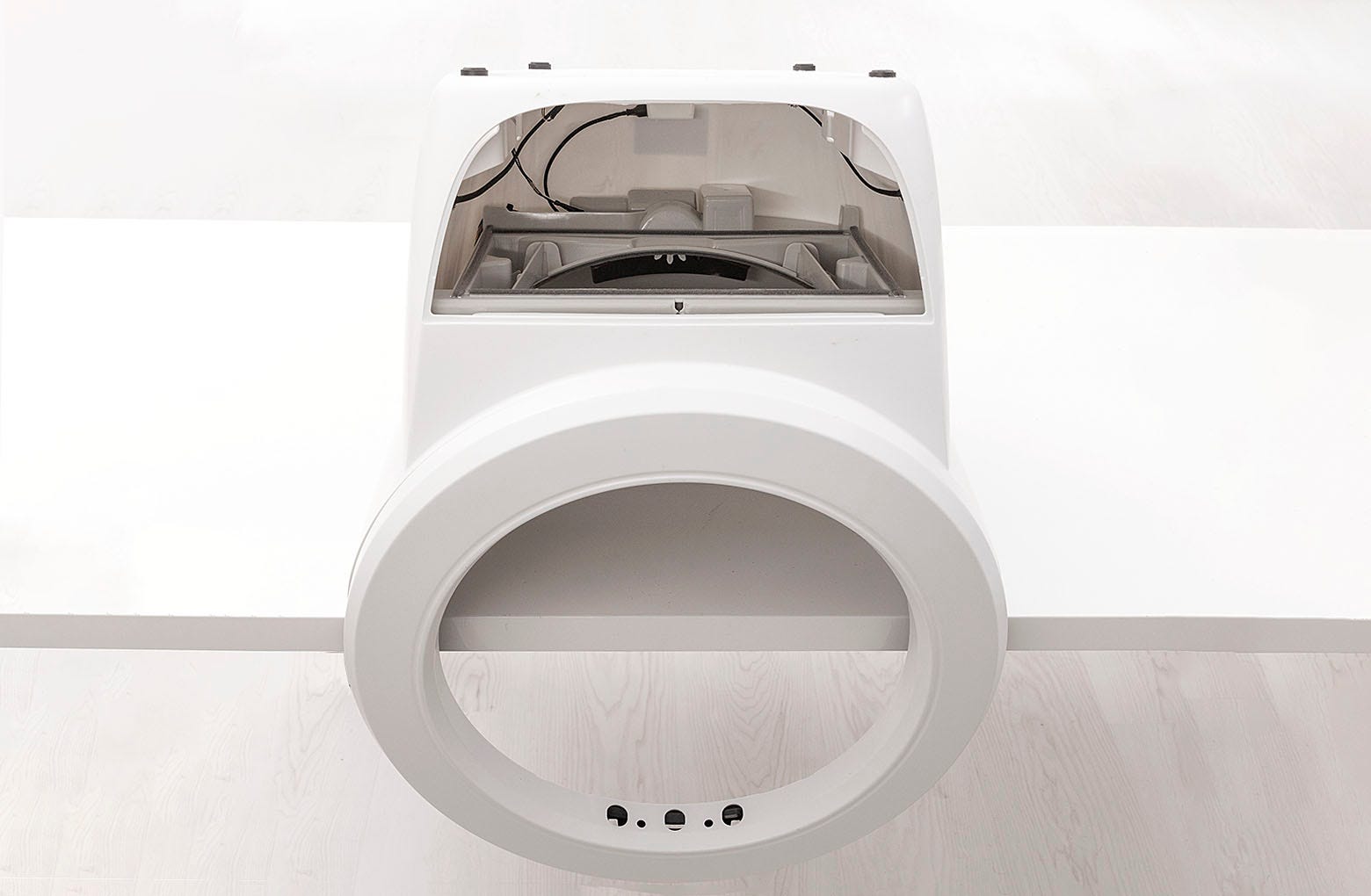

높이 13.5인치(34.3cm) 이상의 테이블이나 박스를 준비하세요. 본체를 거꾸로 뒤집어 베젤이 가장자리에서 튀어나오도록 테이블이나 박스 위에 올려줍니다.

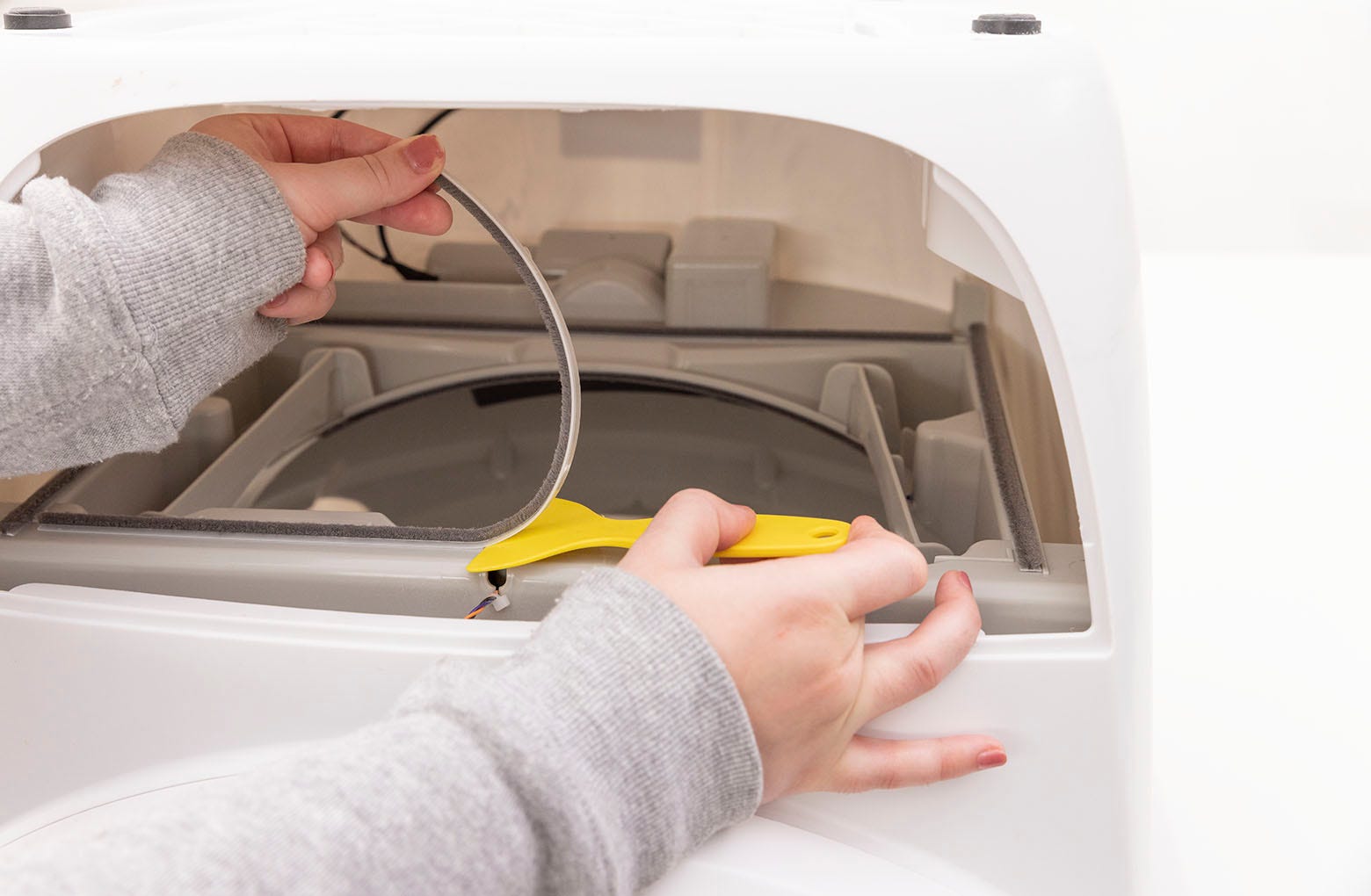

기존 하단 폐기물 포트 씰 스트립 4개를 찾습니다. 퍼티 나이프, 일자 드라이버 또는 손톱을 사용해 모서리를 들어올리고 스트립을 모두 떼어냅니다.

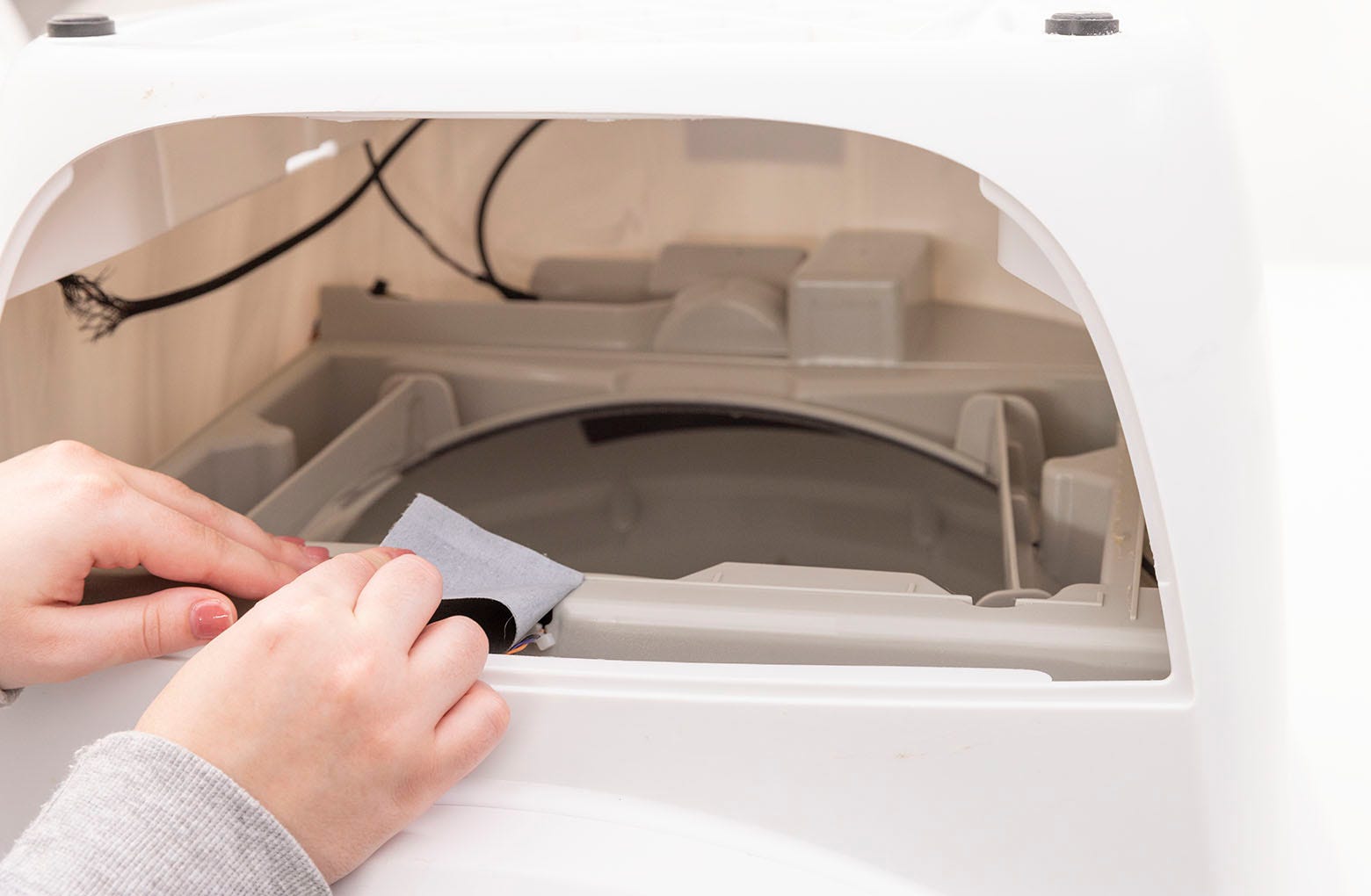

새로운 씰 스트립이 잘 부착되도록, 이물질과 잔여 접착제를 제거합니다. ⅜인치(9.5mm) 너비의 튼튼한 덕트 테이프를 잔여물에 붙인 뒤 강하게 문질러 접착시킨 후 떼어냅니다. 포트 주변을 반복적으로 처리하고, 잔여물은 소독용 알코올로 닦아냅니다.

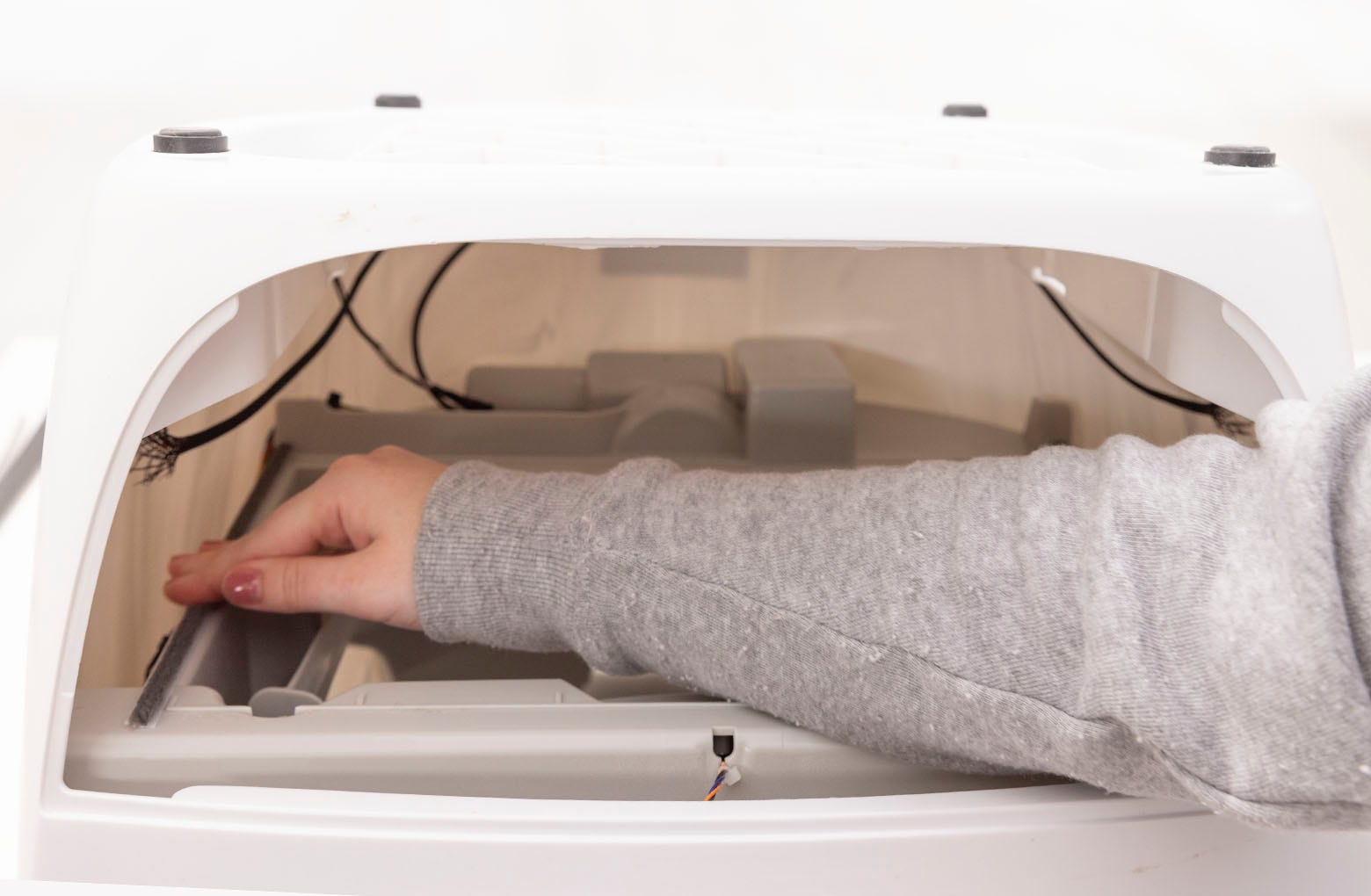

측면 씰 스트립 2개(각 10.25인치, 26cm)를 먼저 부착합니다. 첫 번째 스트립의 접착면 보호지를 떼어낸 뒤, 뒷부분에서 시작해 가이드라인을 따라 앞쪽으로 부착합니다. 손가락으로 여러 번 눌러 밀착시킵니다. 다른 쪽 측면도 같은 방식으로 진행합니다.
길이 13.5인치(34.3 cm)의 전면 및 후면 씰 스트립을 설치하세요. 후면 씰 스트립은 가이드라인 앞에, 전면 씰 스트립은 가이드라인 뒤에 배치하세요.
본체와 베젤을 원래대로 바닥에 올려놓으세요.
글로브를 다시 장착하세요. 손잡이를 잡고 베이스에 밀어 넣으며, 글로브 뒷면이 베어링 포켓에 딱 맞게 고정되도록 하세요. 글로브 뒷면의 큰 검은색 기어가 베이스의 작은 흰색 기어와 정렬되어야 합니다.
본넷을 다시 장착하세요.
1. 본넷 중앙 탭을 유닛 프레임 뒤쪽의 클립에 맞춰 고정하세요.
2. 본넷을 글로브 위로 아래쪽으로 회전시키고, 위에서 눌러서 딸깍 소리 나게 단단히 고정하세요.
폐기물 서랍을 다시 베이스에 밀어 넣으세요.
전원을 연결하고 Power 버튼을 눌러 전원을 켜세요.

리터로봇 4 상단 폐기물 포트 씰 스트립 설치

상단 폐기물 포트에 씰 스트립을 추가하여 악취를 줄여보세요.

리터로봇 4에 설치된 씰 스트립 예시 이미지

준비물:

전면용 씰 스트립 (13.5인치 / 34.3cm) 1개

측면용 씰 스트립 (6인치 / 15.25cm) 2개

후면용 씰 스트립 (12인치 / 30.5cm) 1개

퍼티 나이프 또는 일자 드라이버 (선택사항)

덕트 테이프

소독용 알코올

본체가 홈/대기 위치에 있는지 확인하세요.

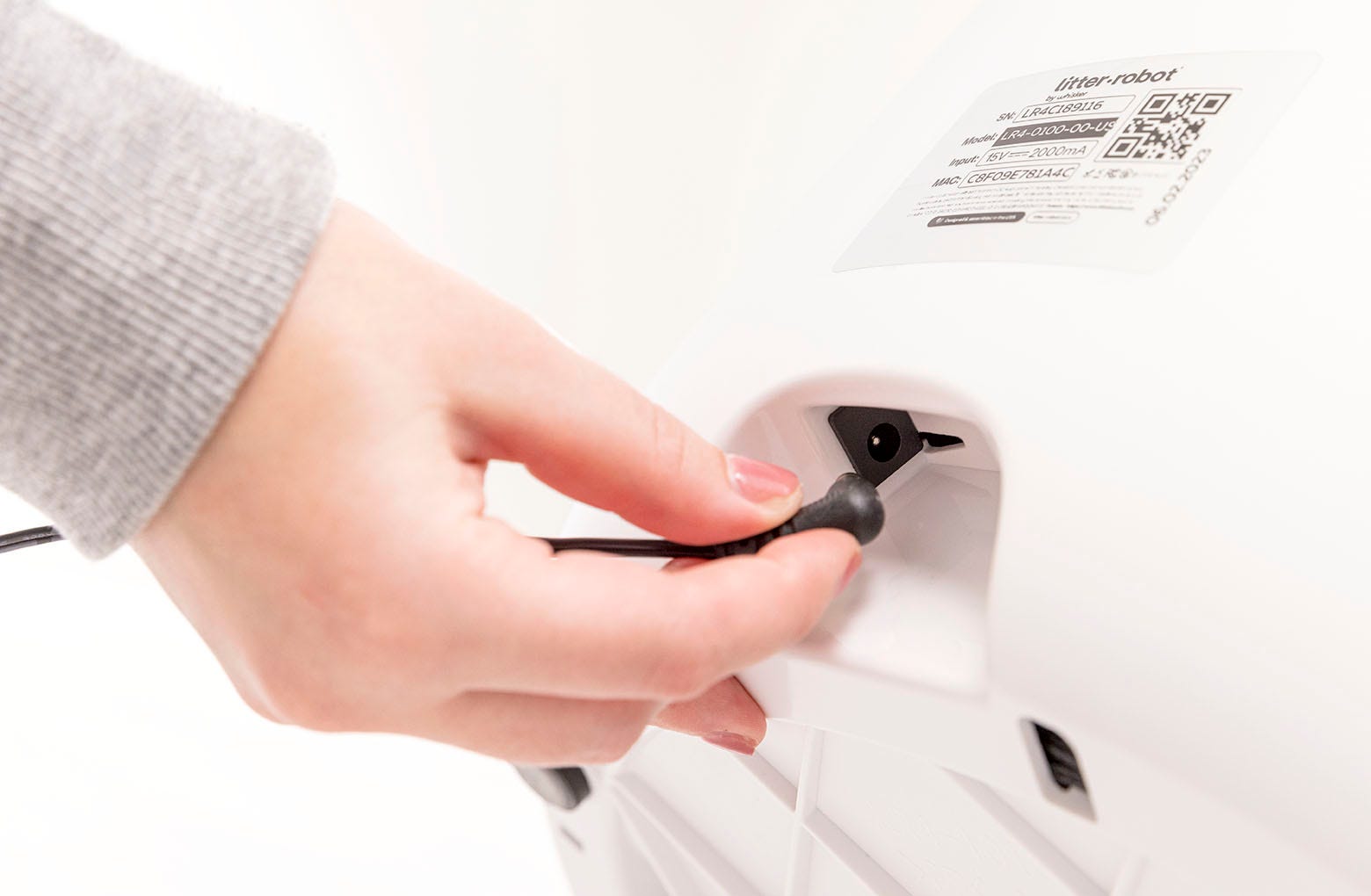

전원 버튼을 눌러 전원을 끄고, 본체의 플러그를 뽑아 주세요.
본넷을 엽니다: 양쪽에 있는 고정 장치를 누른 상태에서 본넷을 들어 올리고 회전시켜 열린 위치로 둡니다.
설치된 액세서리(있는 경우)를 제거합니다.
글로브를 분리합니다: 글로브 상단의 검은색 손잡이를 잡고 들어 올려 본체에서 분리한 후 바닥에 놓아주세요.

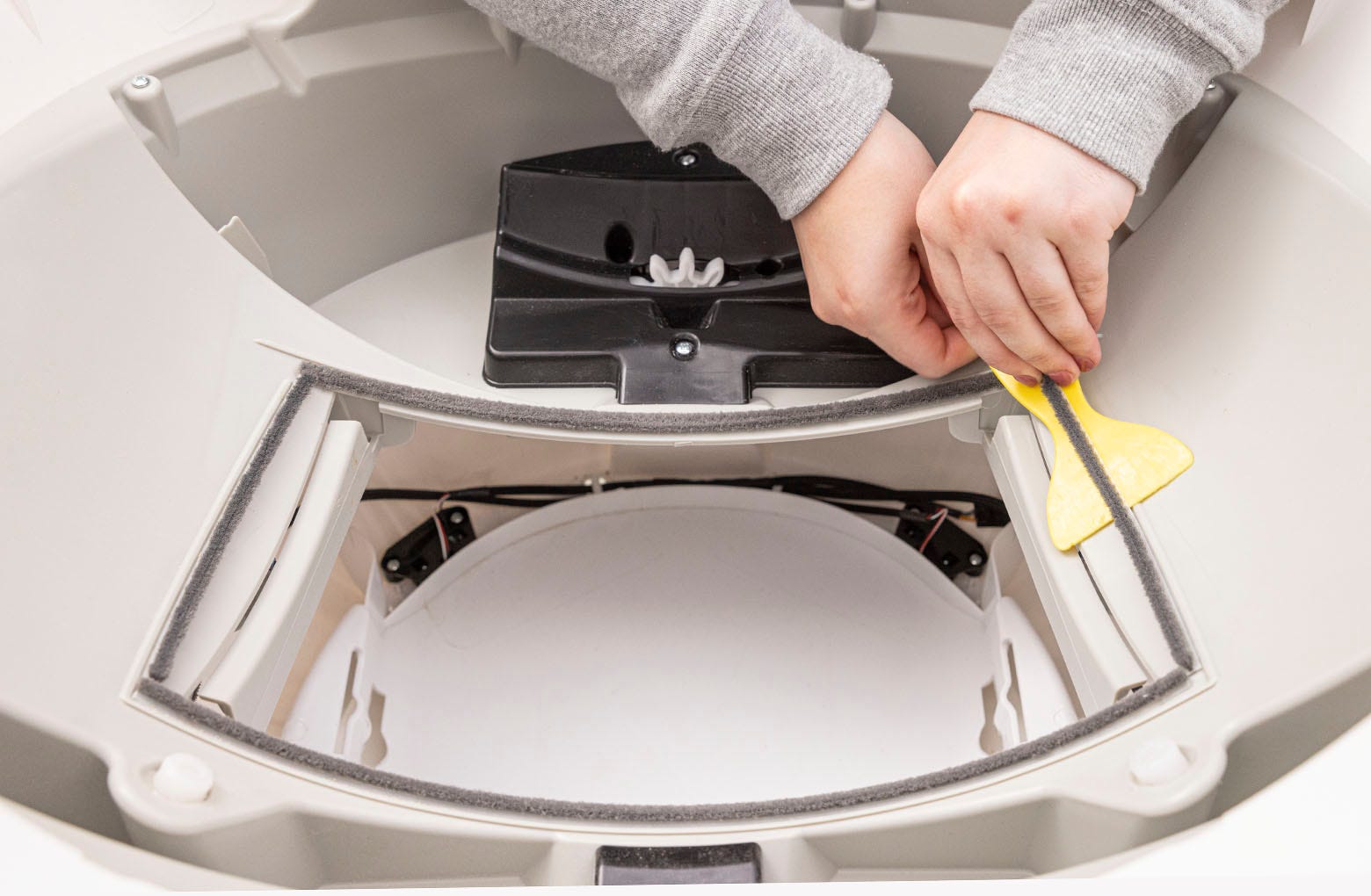

베이스에서 기존 상단 폐기물 포트 씰 스트립을 확인하세요. 퍼티 나이프, 일자 드라이버 또는 손톱을 사용하여 스트립의 모서리를 들어 올린 후 네 (4) 개의 스트립을 모두 제거하세요.

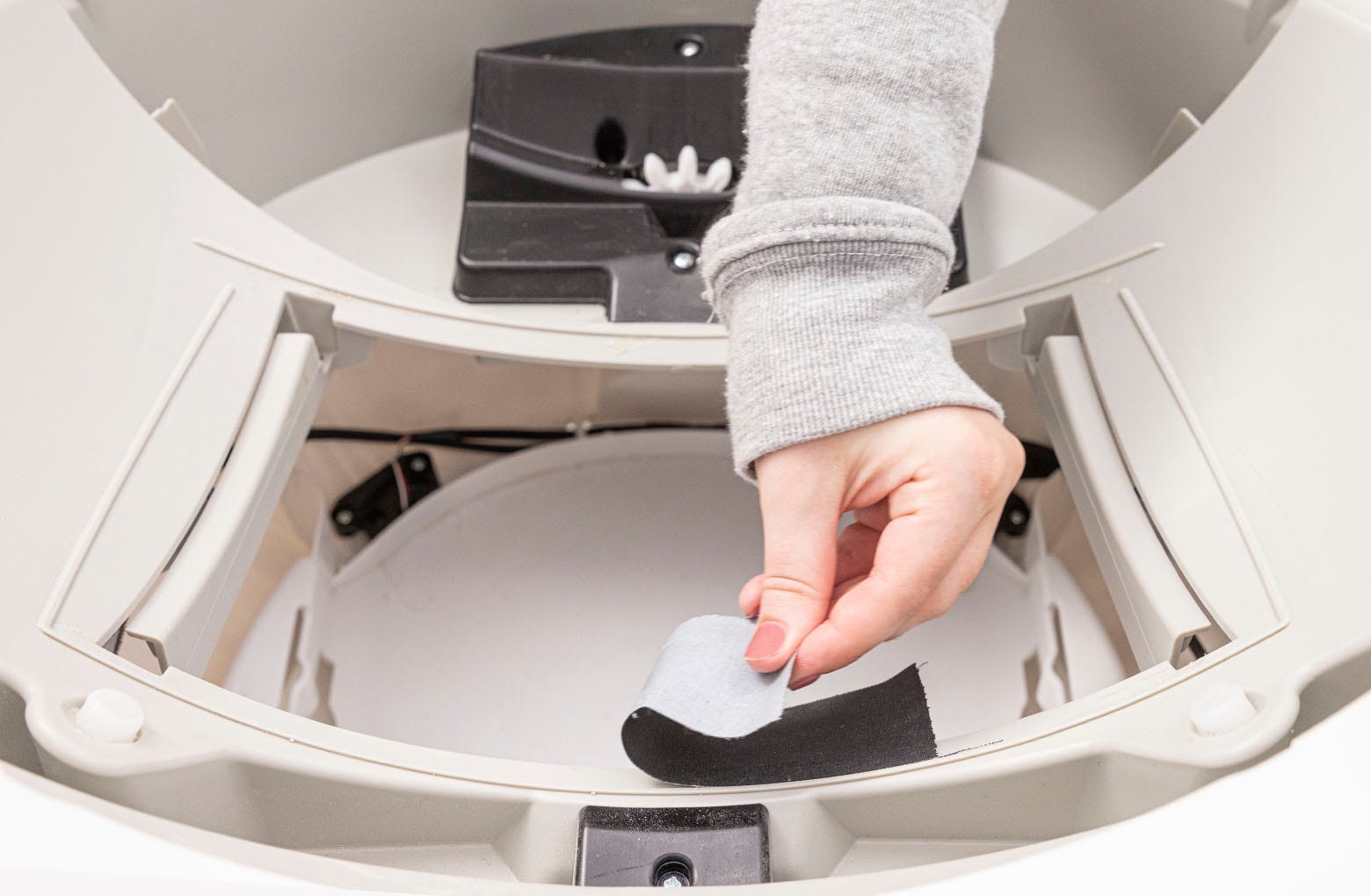

새로운 씰 스트립이 잘 부착되도록, 베이스에 남은 먼지나 기존 스트립의 잔여물을 제거하세요. 단단한 덕트 테이프를 폭 9.5mm(⅜인치) 정도로 잘라 사용하세요. 테이프를 잔여물에 붙인 후 문질러 단단히 고정하고 떼어냅니다. 포트 주변을 반복적으로 작업한 후, 남은 잔여물은 소독용 알코올로 닦아내세요.

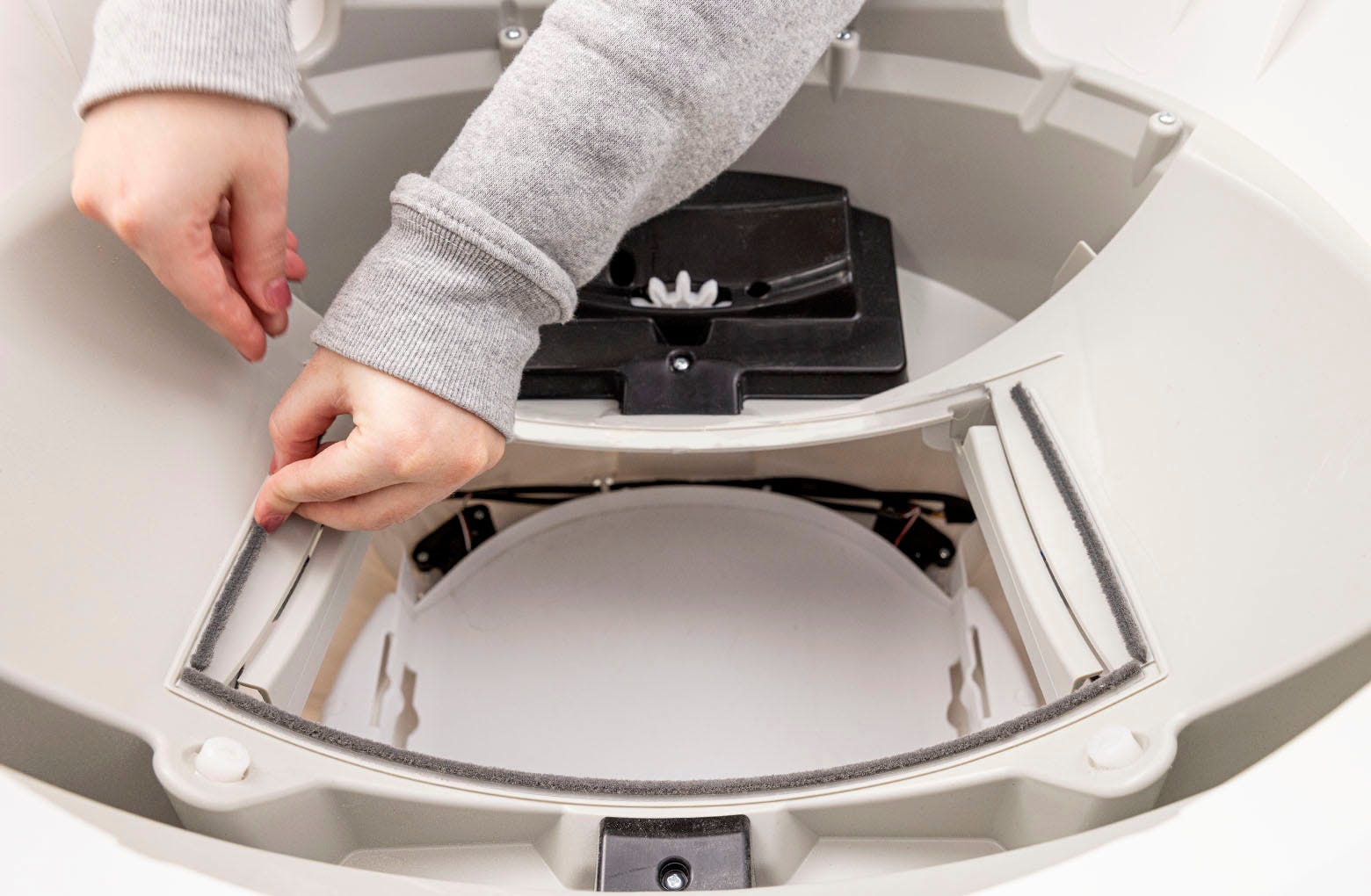

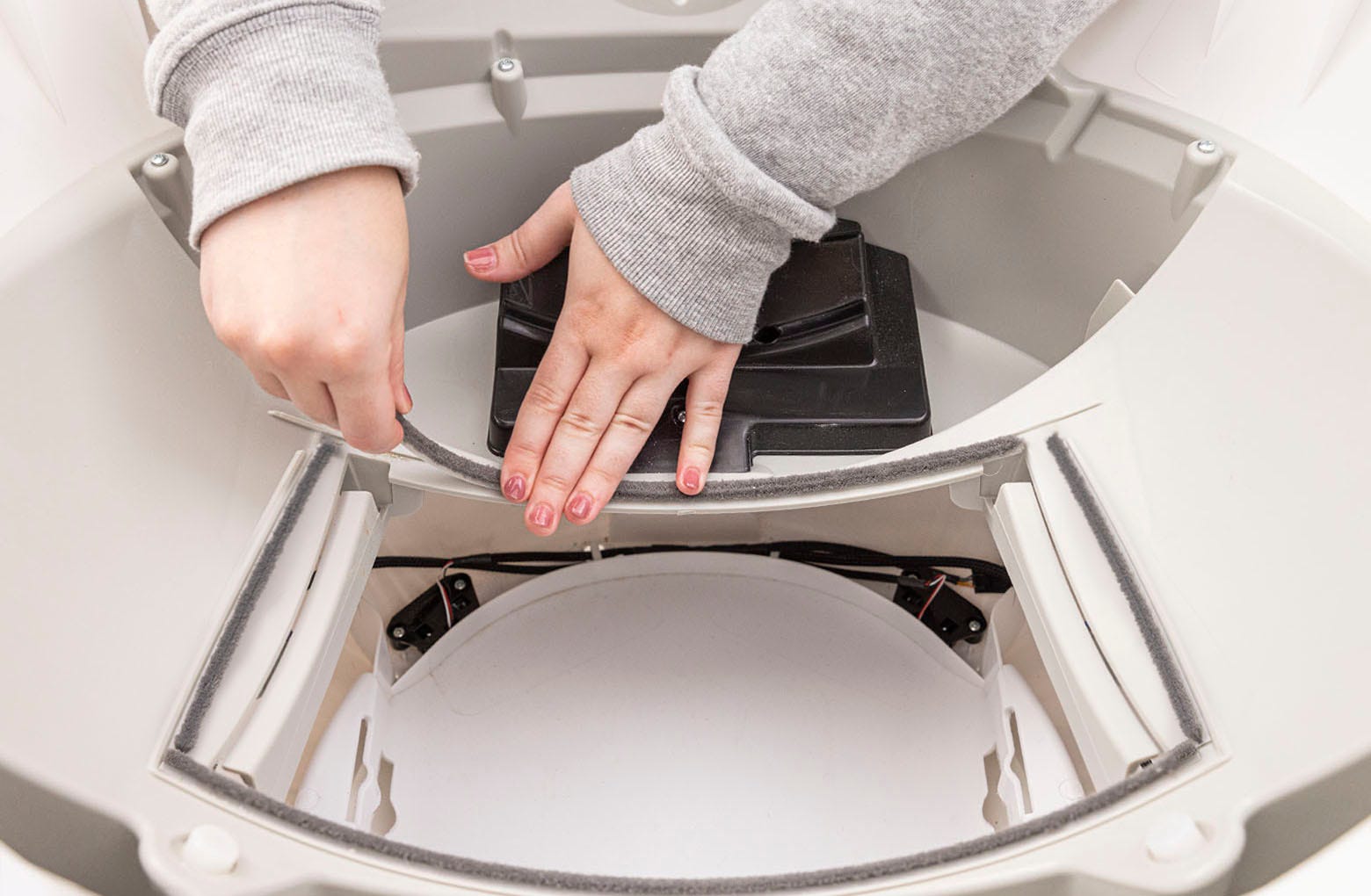

먼저 길이 13.5인치(34.3 cm)의 전면 씰 스트립을 부착하세요. 스트립의 접착 뒷면을 제거한 뒤 가이드라인 안쪽을 따라 붙입니다. 손가락으로 몇 번 눌러 접착이 잘 되도록 해주세요.
다음으로 양쪽 측면 씰 스트립 (길이 6인치 / 15.25 cm) 두 개를 부착하세요. 전면 씰 스트립 양옆에 맞닿게 붙이고, 마찬가지로 가이드라인 안쪽을 따라 부착합니다.
마지막으로, 길이 12인치(30.5cm)의 후면 실링 스트립을 교체하세요.
글로브를 다시 장착하세요: 손잡이를 잡고 글로브를 베이스에 밀어 넣습니다. 글로브 뒷면이 후면 베어링 포켓에 제대로 밀착되었는지 확인하세요. 글로브 뒤쪽의 큰 검정색 기어가 베이스의 작은 흰색 기어와 정렬되어야 합니다.
본넷을 닫으세요: 본넷을 글로브 위로 아래로 회전시키고 위에서 눌러 단단히 고정되었는지 확인합니다.
전원 코드를 다시 연결하고 제품의 전원을 켜세요.
새로운 실링 스트립이 들리지 않는지 확인하기 위해 클린 사이클을 두 번 관찰하세요. 덤프 포트가 폐기물 포트 위를 회전할 때 실링이 제대로 부착되어 있지 않으면 글로브에 의해 들릴 수 있으며, 모터 과부하 오류 또는 글로브 위치 오류를 유발할 수 있습니다.

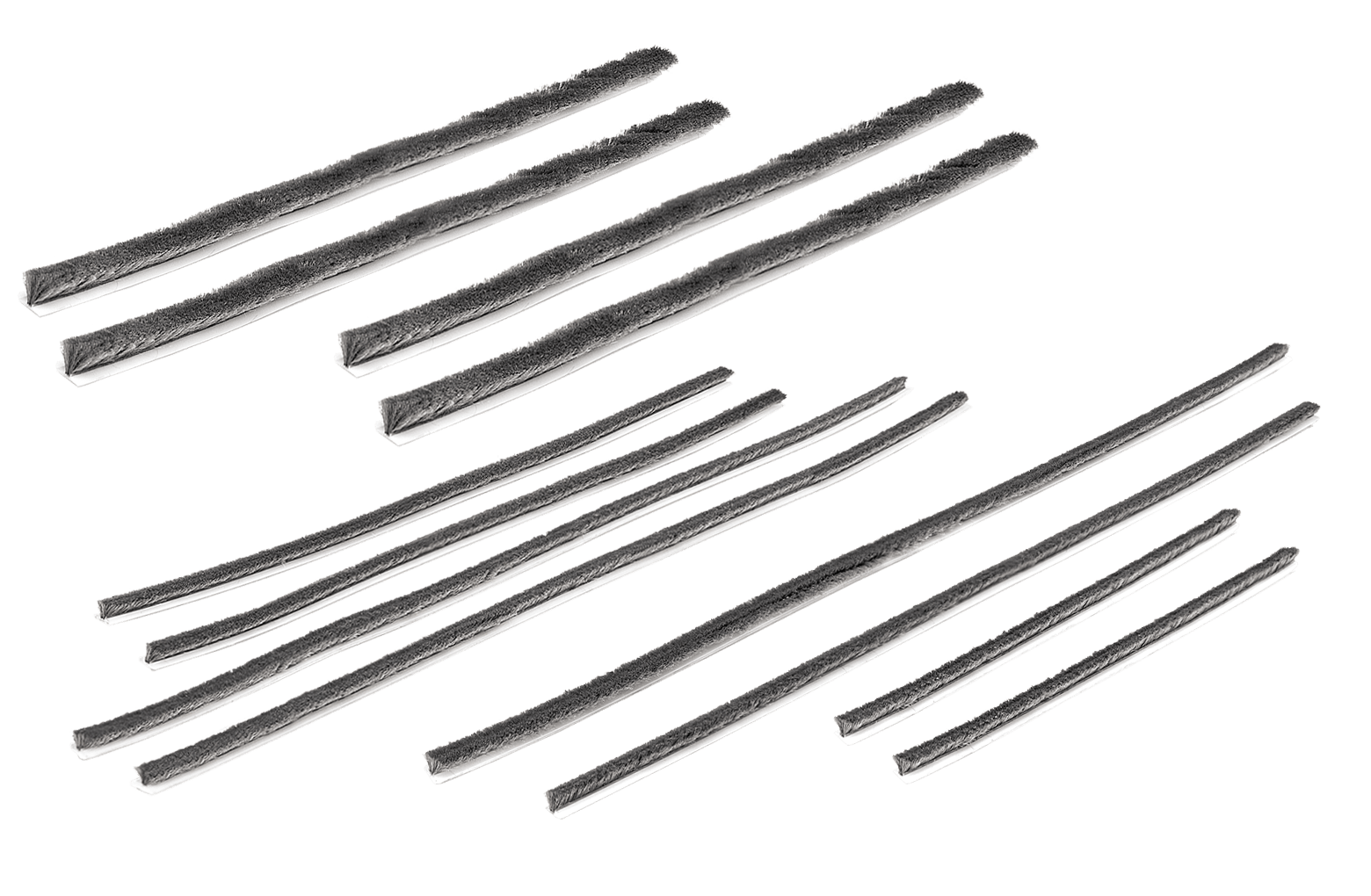

씰 스트립 팩
