Litter-Robot 4: Litter-Robot 4: 모터 설치 가이드

Litter-Robot 4 모터를 분리하고 설치하는 방법을 알아보세요.

준비물:

• 십자 드라이버

1. 유닛이 홈/준비 위치에 있는지 확인하세요.


2. 전원 버튼을 눌러 유닛을 끄고, 플러그를 뽑으세요.

3. 보닛을 제거하세요:
   1. 보닛 양쪽의 잠금장치를 누른 상태에서 들어올리고 회전시켜 열린 위치로 고정하세요.

   2. 보닛을 힌지에서 위로 들어올려 분리하세요.

4. 글로브를 제거하세요: 글로브 상단의 검은색 손잡이를 잡고, 베이스에서 들어올려 옆에 놓아주세요.

5. 베이스 안의 모터 커버를 찾으세요. 십자드라이버를 사용하여 모터 커버에 있는 나사 4개를 제거합니다.

6. 모터 커버를 제거하세요.

7. 고무 상단 모터 절연 장치를 제거하고 옆에 두세요.

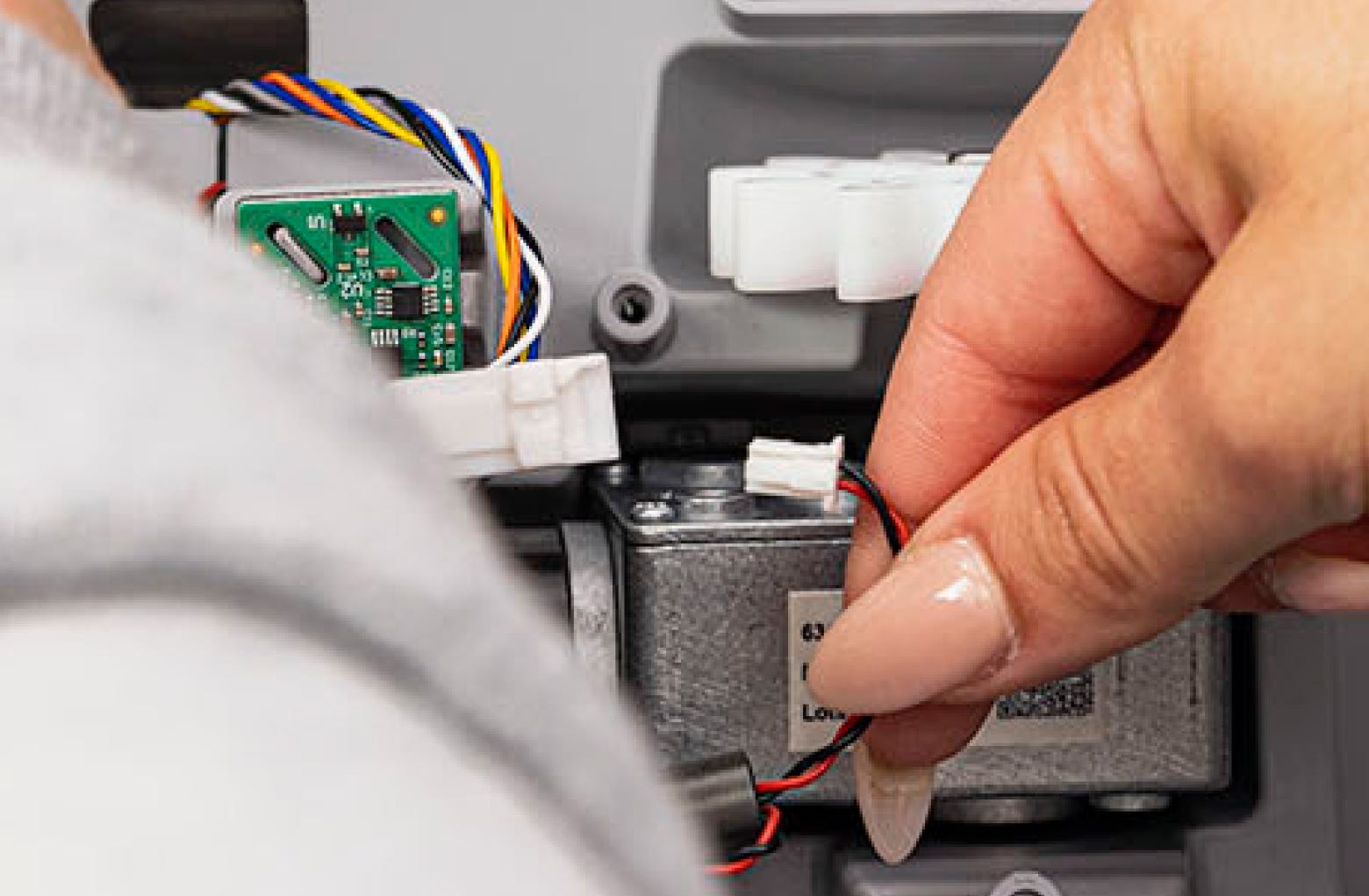

8. 모터 와이어 커넥터의 위치를 확인하고, 와이어 하네스에서 분리하세요.

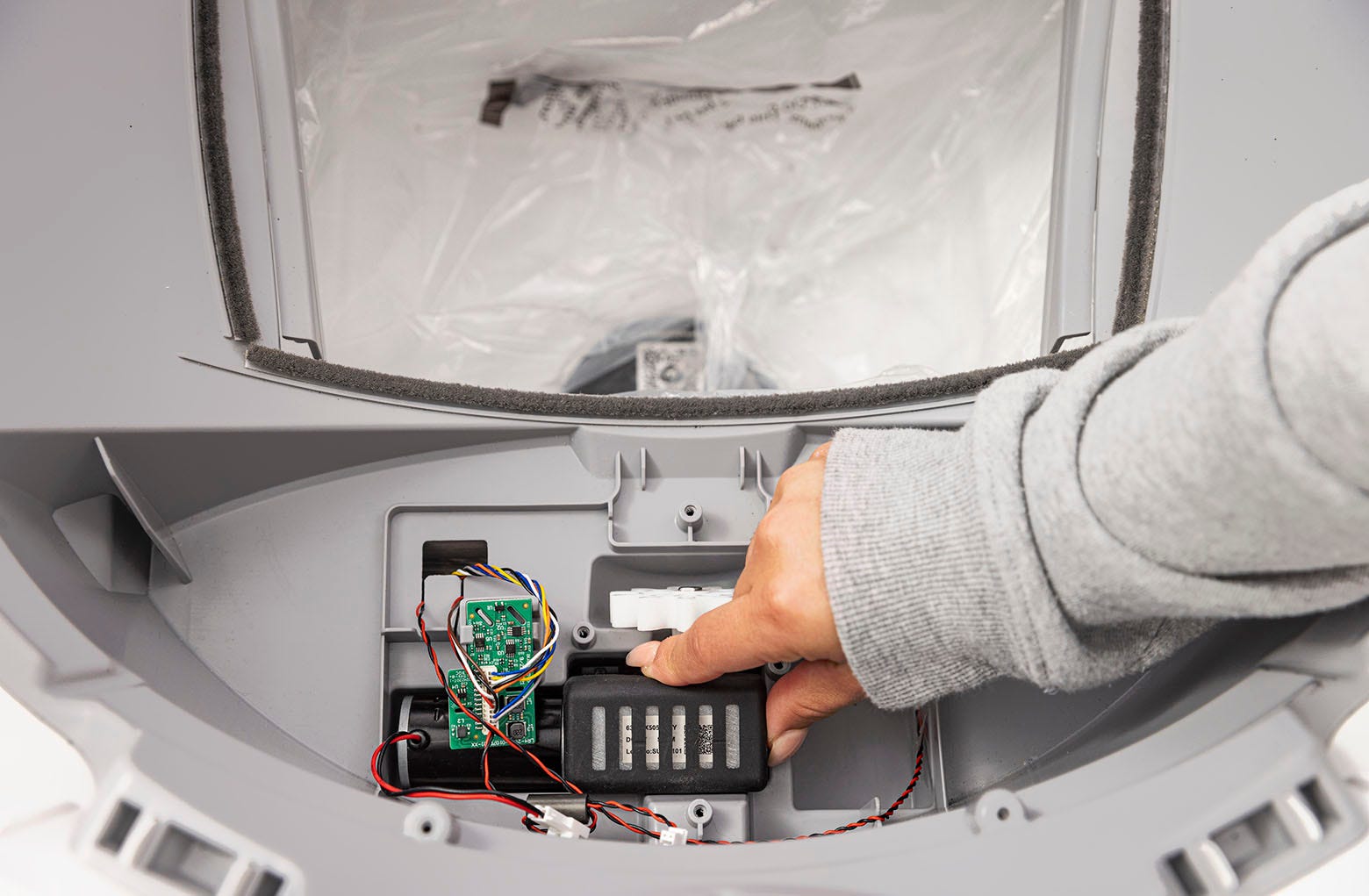

9. 작은 녹색 회로 보드를 건드리지 않도록 주의하며, 모터를 조심스럽게 들어 올려 분리하세요.

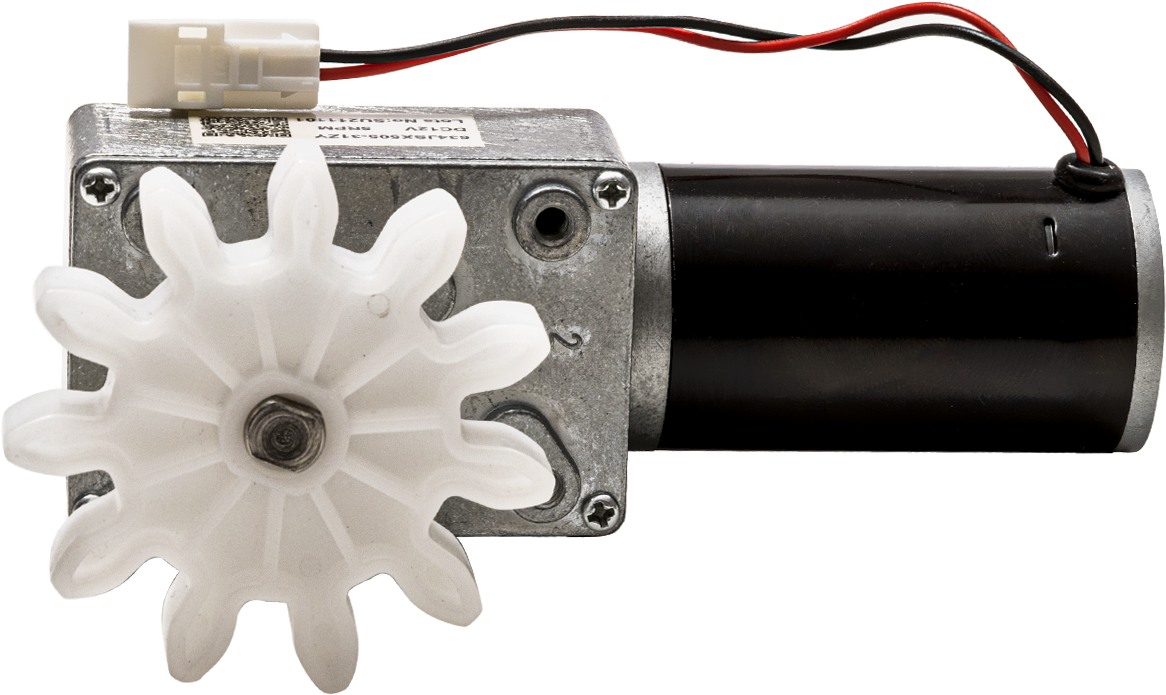

10. 새 모터를 설치하세요: 고무 모터 하단 완충재 안쪽에 모터가 제대로 자리 잡도록 조심스럽게 제자리에 내려놓으세요.

11. 모터 상단에 고무 상단 완충재를 올려놓으세요.

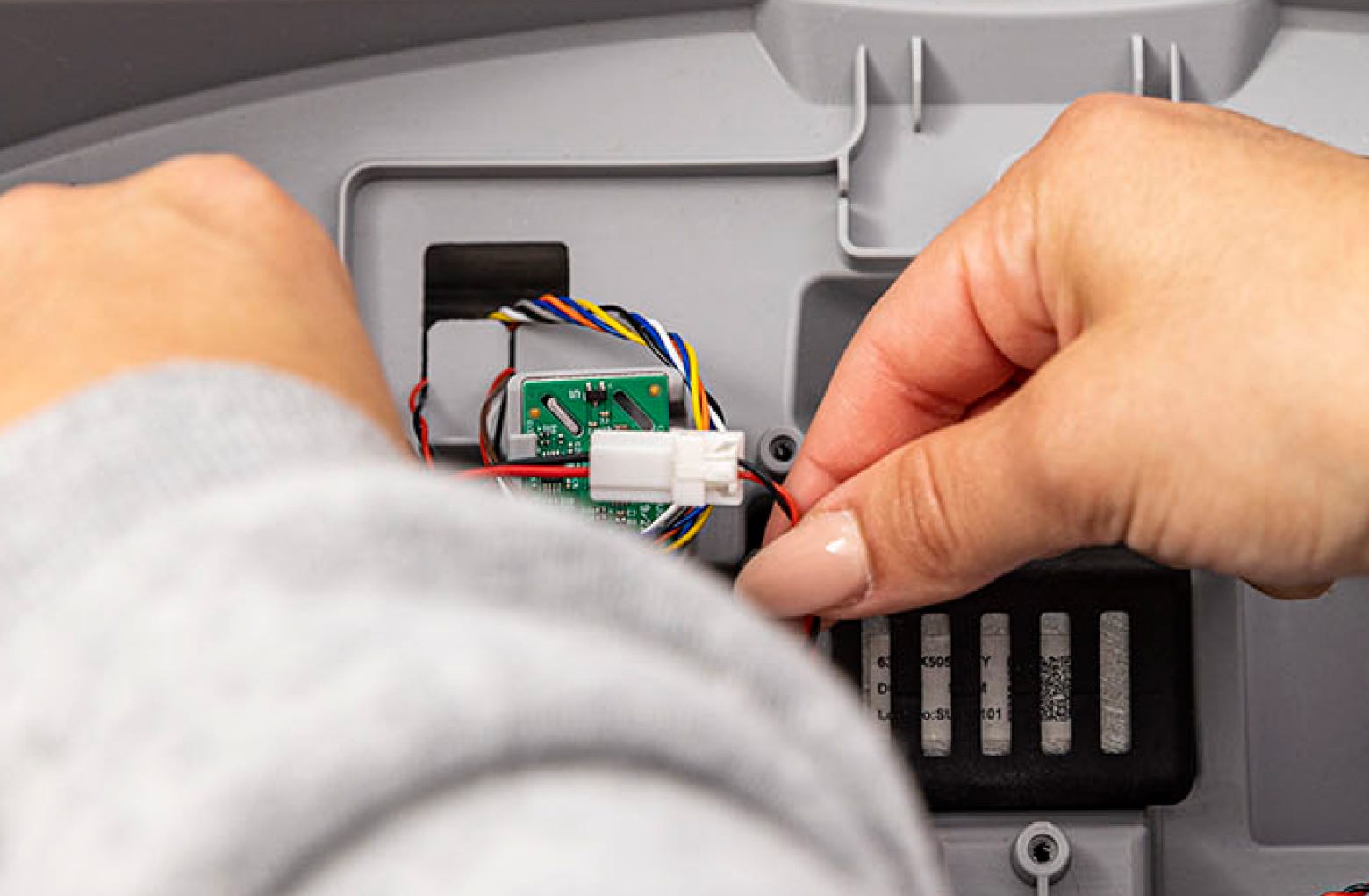

12. 모터 와이어 커넥터를 와이어 하니스에 연결하세요.

13. 모터 와이어 커넥터가 방해되지 않도록 위치시키고, 커버가 완전히 닫히는 것을 방해하지 않도록 하세요.

    1. 모터 커버를 다시 장착할 때, 와이어가 위치한 곳에 주의하세요. 나사 고정 부분 위에 와이어가 있으면 잘릴 수 있습니다.


14. 십자 드라이버를 사용하여 나사 4개로 모터 커버를 다시 장착하세요 – 과도하게 조이지 마세요.



15. 글로브를 다시 장착하세요: 손잡이를 잡고 베이스 안으로 밀어 넣으세요. 글로브의 뒷부분이 베이스의 후면 베어링 포켓에 평평하게 맞닿아야 합니다. 글로브 뒤쪽의 큰 검은색 기어가 베이스 안의 작은 흰색 기어와 맞물리도록 하세요.


16. 보닛을 다시 설치하세요:
    1. 보닛을 로봇 뒤쪽의 힌지에 끼우세요.

    2. 보닛을 글로브 위로 아래로 회전시키고, 위에서 눌러 딸깍 소리가 나게 고정하세요.

17. 유닛의 전원을 다시 연결하고 전원을 켜세요.


---
