Litter-Robot 4: 레이저 보드 설치 가이드

Litter-Robot 4 레이저 보드를 분리 및 설치하는 방법을 알아보세요.

Litter-Robot에는 커튼 센서가 장착되어 있으며, 홈 위치에 있을 때 고양이가 글로브에 들어오거나 나가는 것을 감지하도록 유닛 입구 아래 방향과 글로브 안쪽을 향해 작동합니다.

준비물:

• 십자 드라이버

1. 장치가 홈/대기 위치에 있는지 확인하세요.


2. 전원 버튼을 눌러 장치를 끄고, 전원 플러그를 뽑으세요.

3. 보닛을 제거하세요:
   1. 보닛 양쪽의 래치를 누른 상태에서 들어올리고 회전시켜 열린 위치로 이동하세요.

   2. 보닛을 힌지에서 들어 올려 제거하세요.

4. (설치되어 있는 경우) 펜스를 글로브 입구의 베젤에서 분리하세요.

5. 글로브를 제거하세요: 글로브 상단의 검은 손잡이를 잡고 베이스에서 들어 올린 후 옆에 두세요.

6. 폐기물 서랍을 제거하고 옆에 두세요.

7. 장치를 평평한 단단한 표면에 베젤이 아래로 가도록 눕히세요. 나사를 쉽게 제거하기 위해 자석 드라이버 또는 팁을 사용하는 것이 좋습니다:

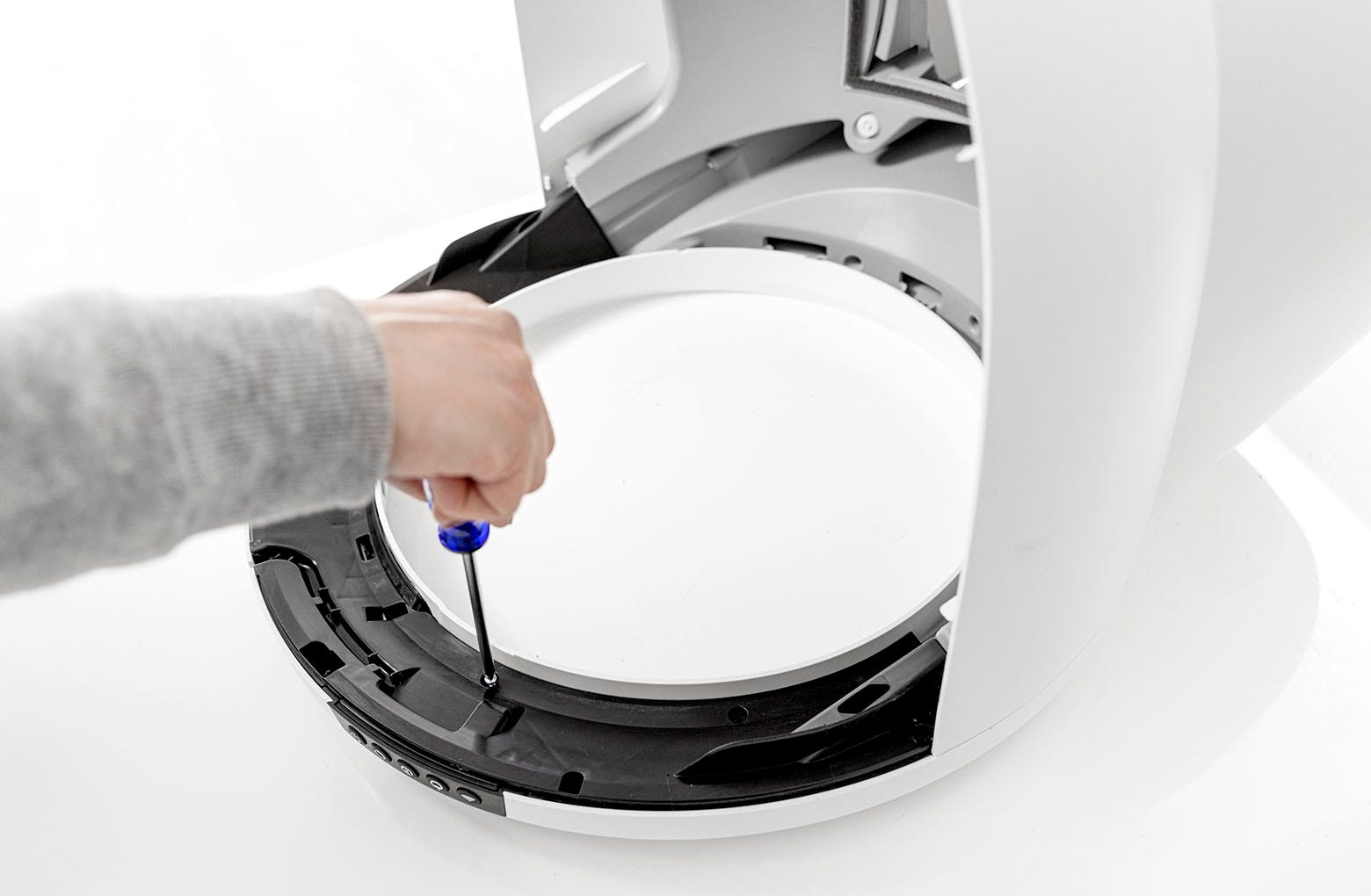

   1. 검은색 브리지를 고정하고 있는 나사 10개를 제거하세요 (브리지는 베젤이 부착된 부분입니다).

   2. 베젤에 부착된 실링 스트립 뒤의 나사 4개를 제거하세요 (현재 장치에서 상단에 해당).

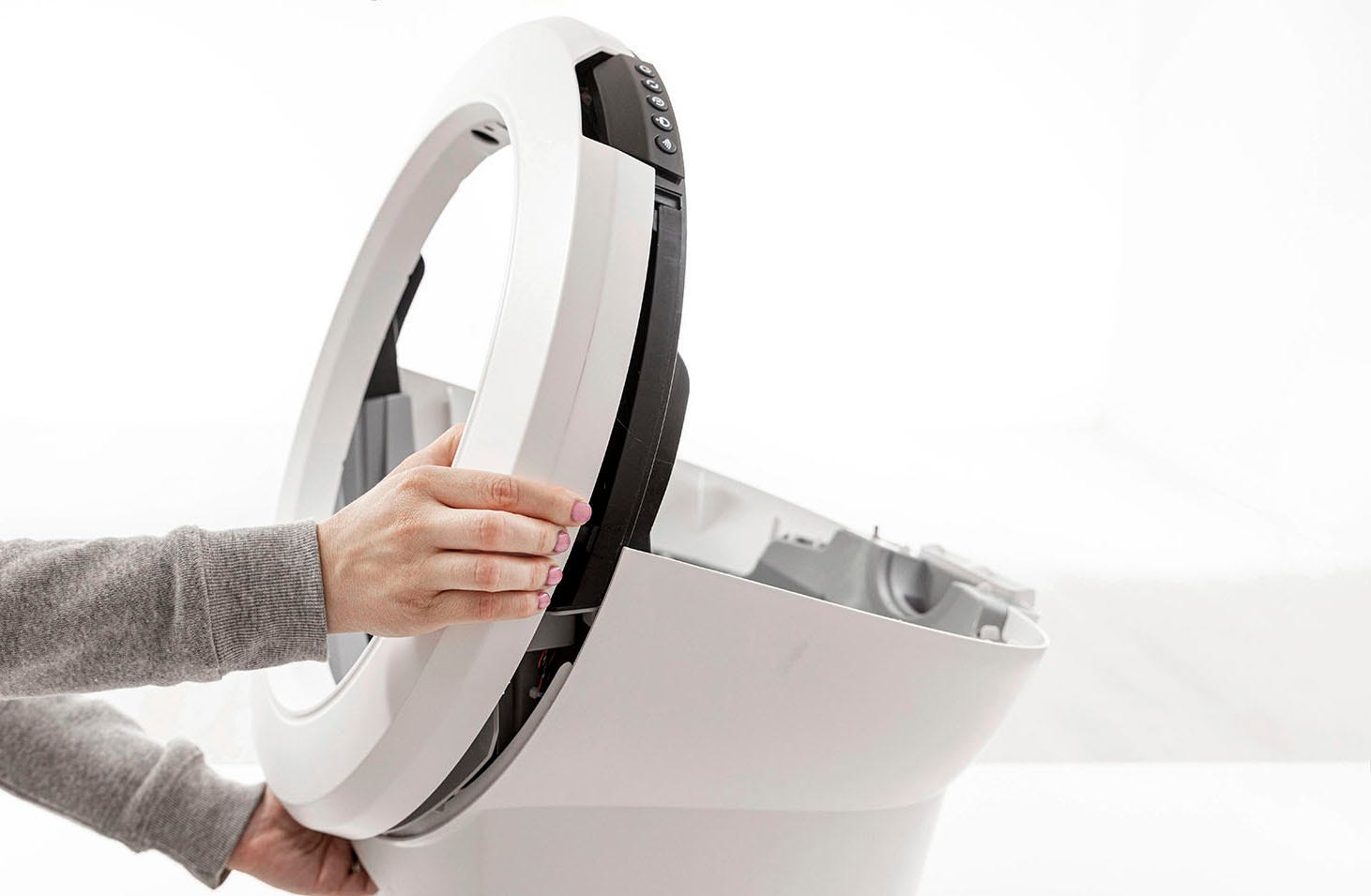

8. 장치를 다시 세워 세운 상태로 만드세요. 베이스의 서랍 입구에 한 손을 얹고, 베젤 한쪽을 바깥쪽으로 당겨 브리지에서 분리하기 시작하세요. 반대쪽도 같은 방식으로 분리하고, 베젤을 완전히 제거하세요.

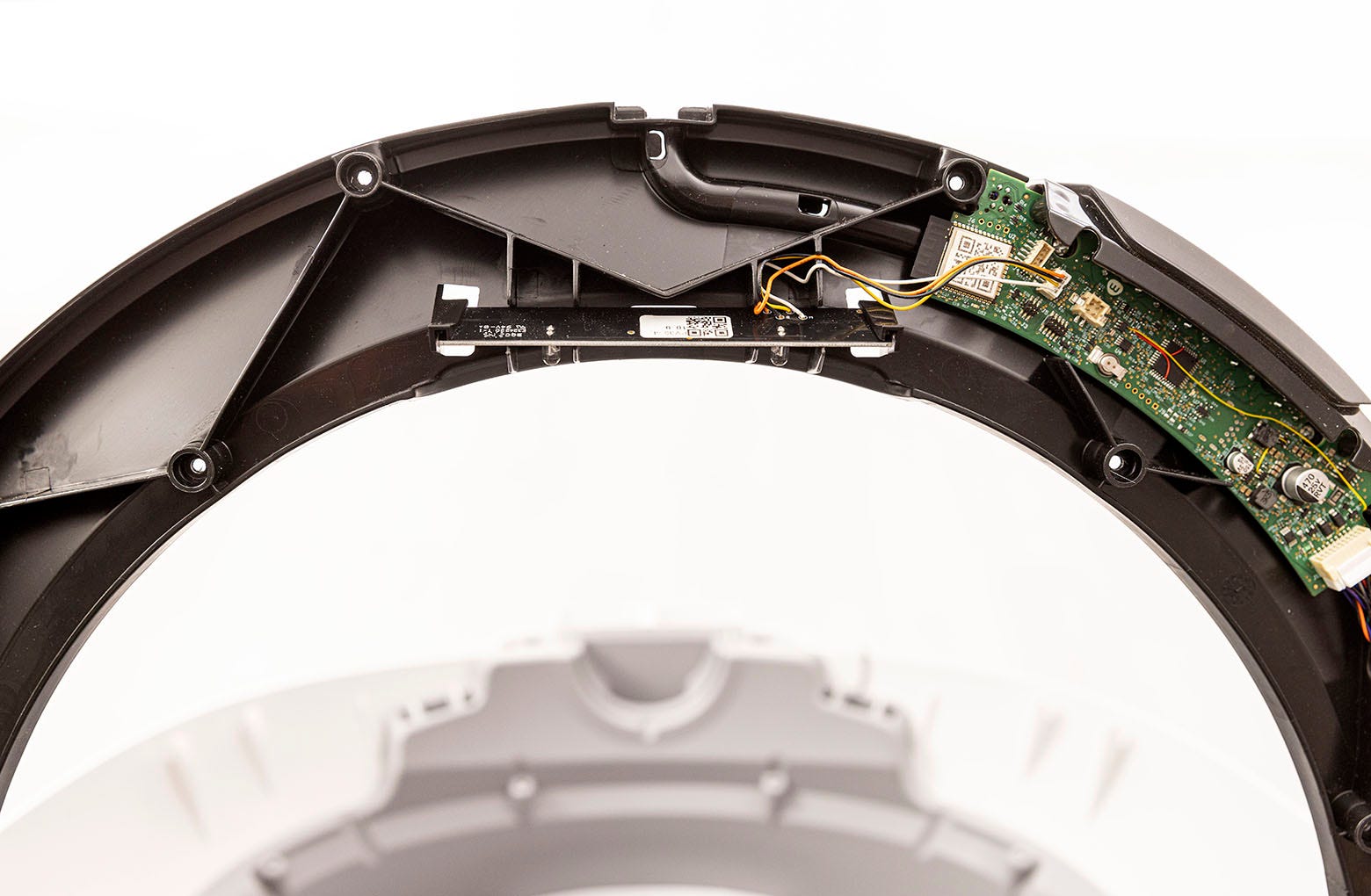

9. 장치 상단 중앙에서 레이저 보드를 찾으세요.

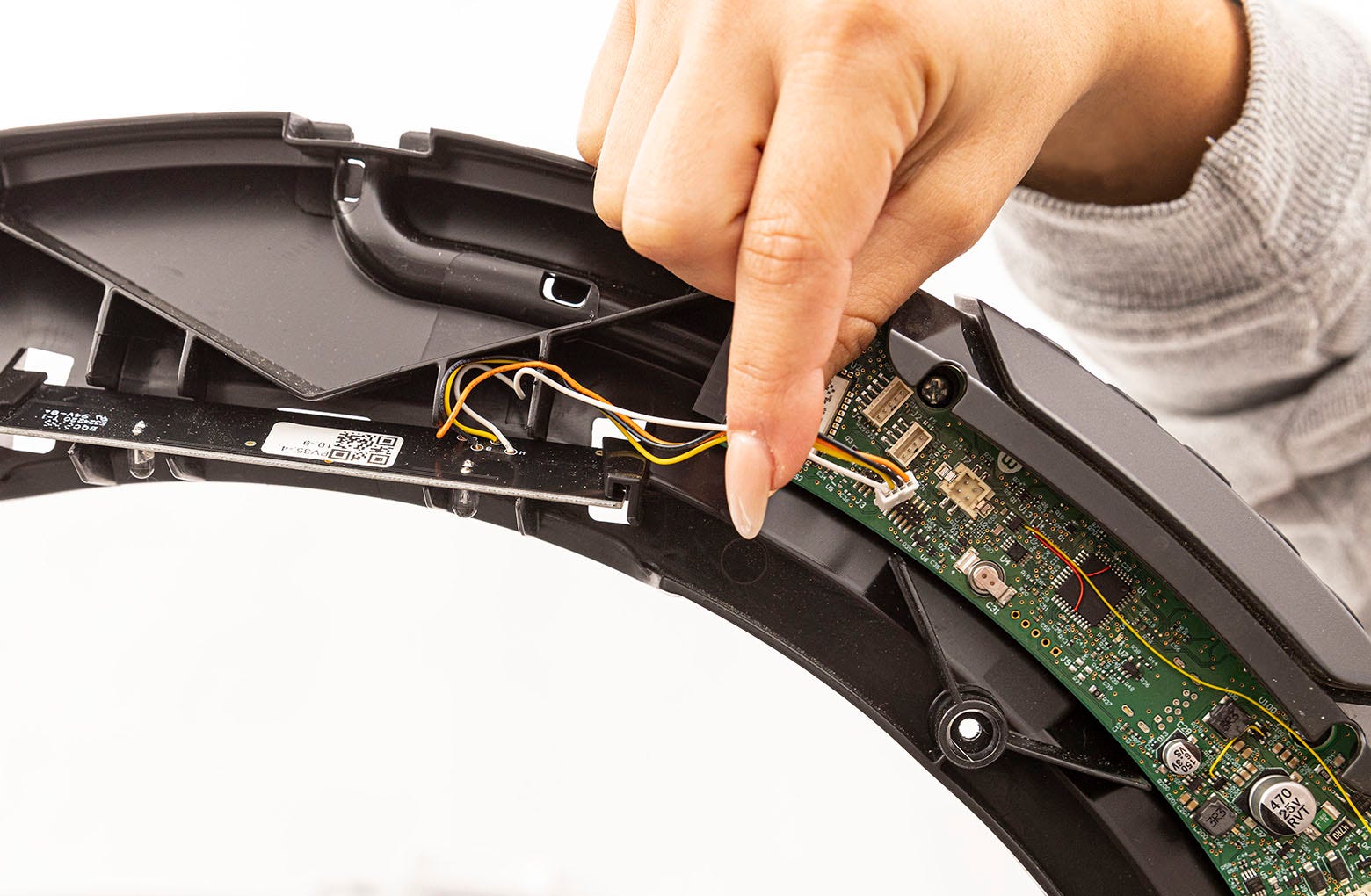

10. 레이저 보드의 커넥터를 분리하여 메인 보드에서 부드럽게 분리하세요.

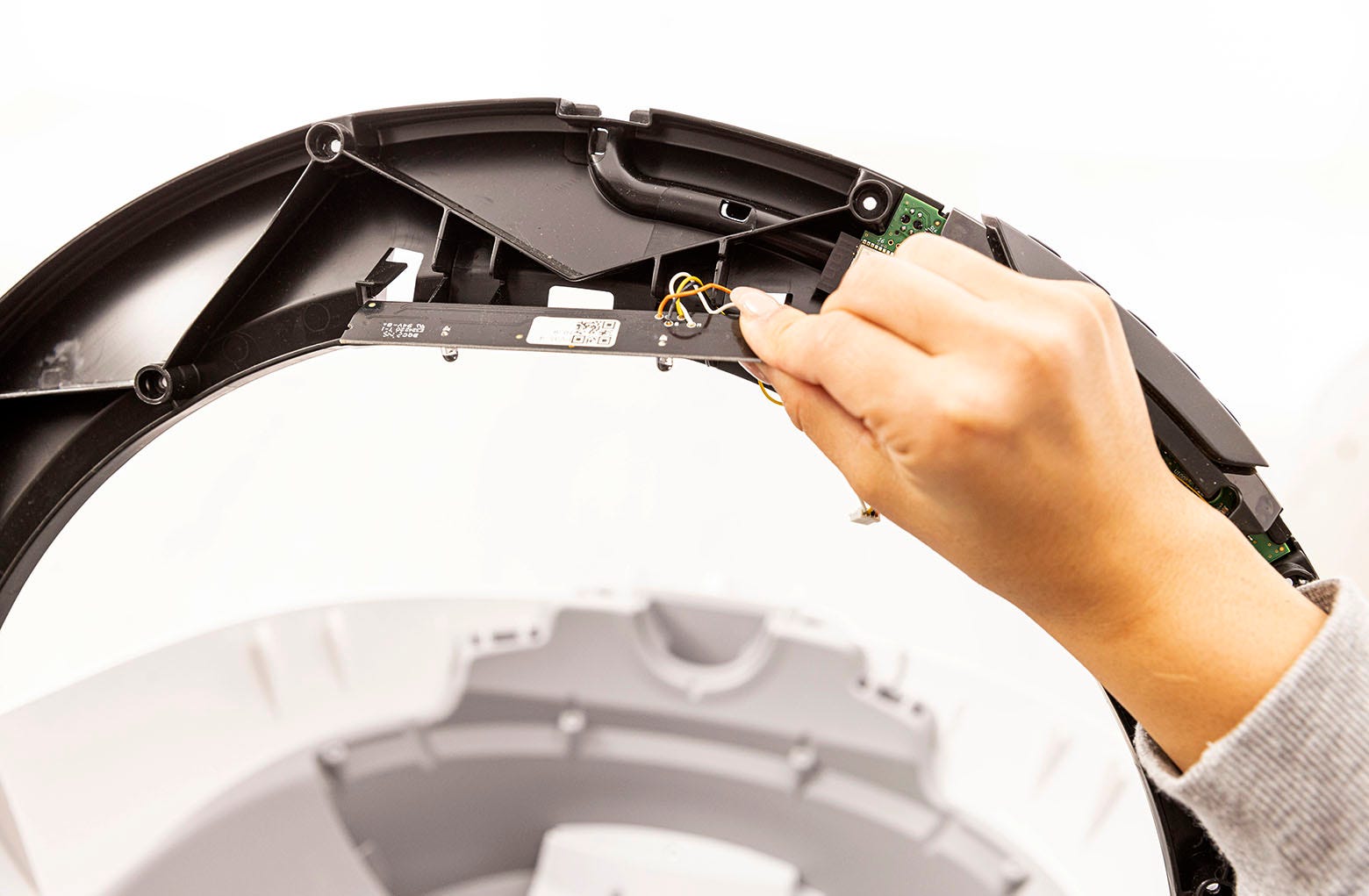

11. 기존의 레이저 보드를 제거하세요.

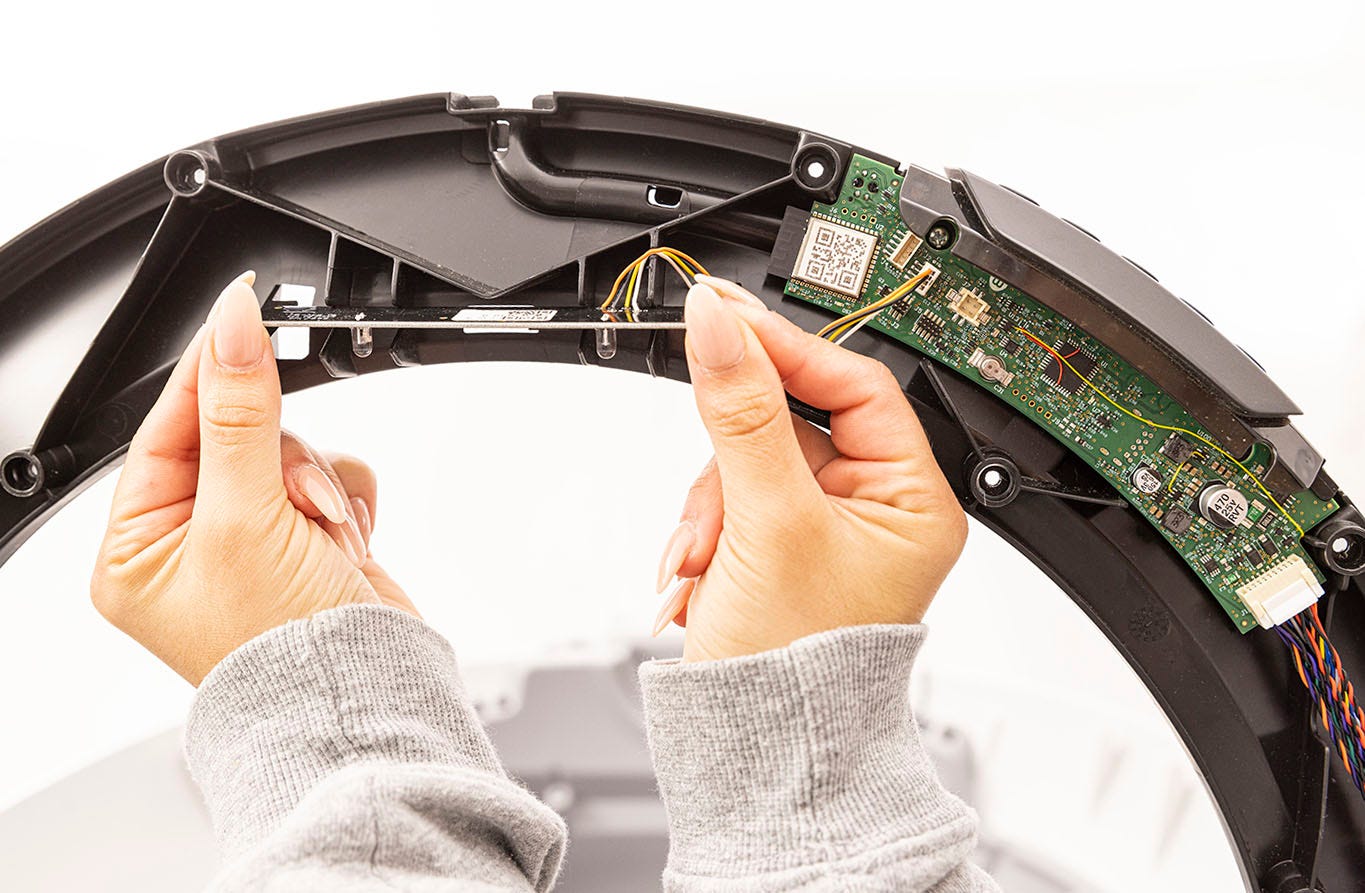

12. 새로운 레이저 보드를 설치하세요: 보드에 있는 세 개의 센서를 덮고 있는 테이프를 제거합니다. 레이저 보드 커넥터를 메인 보드에 연결합니다. 레이저 보드의 선이 나사 위치를 가리지 않고 고정 슬롯에 잘 들어가 있는지 확인하세요.

13. 베젤을 다시 설치하고, 기기를 거꾸로 놓아 베젤이 단단한 표면에 닿도록 하세요.

    1. 브리지에 나사 14개를 다시 조이세요.

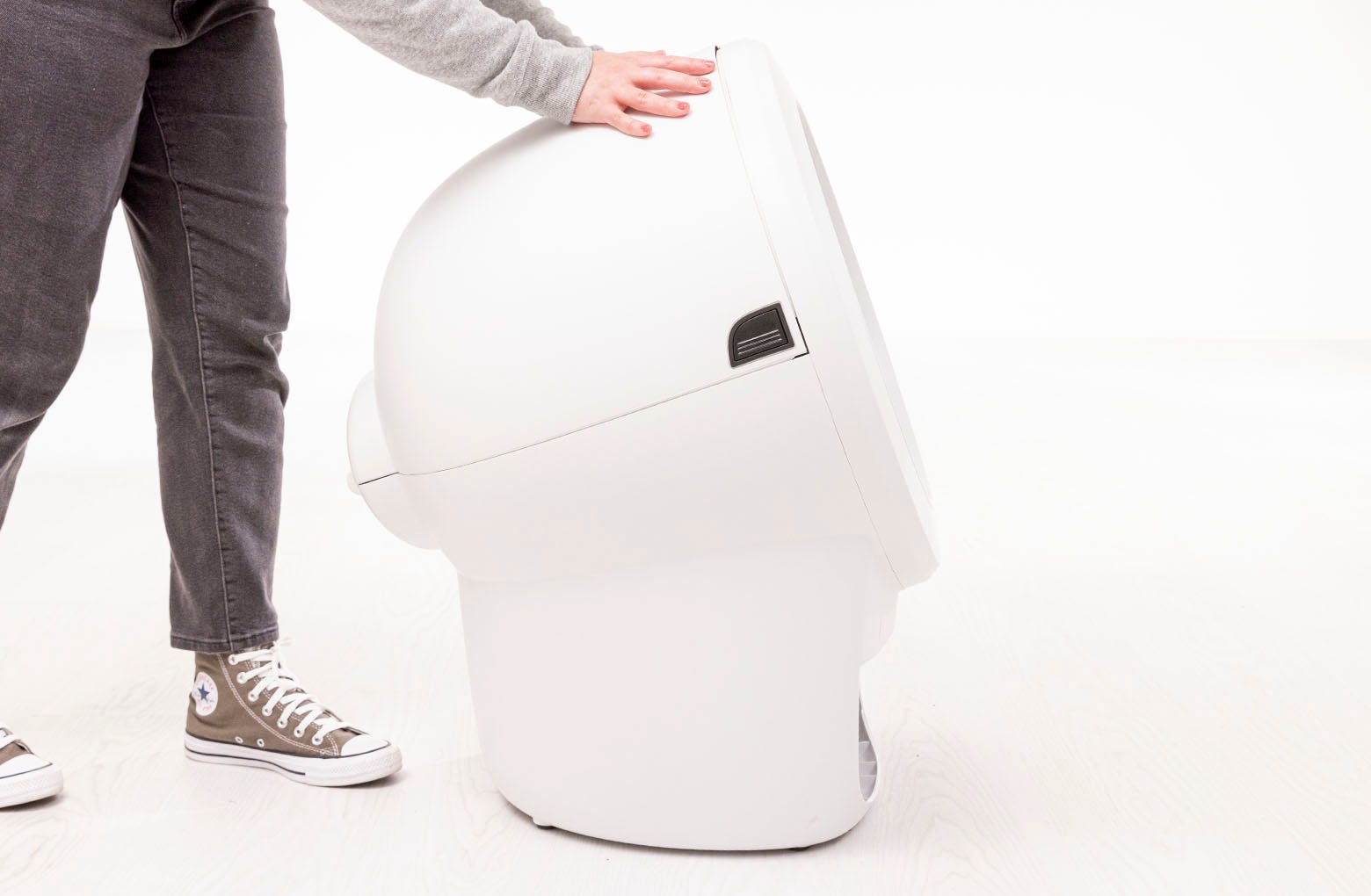

14. 베이스를 다시 올바른 방향으로 세우세요.

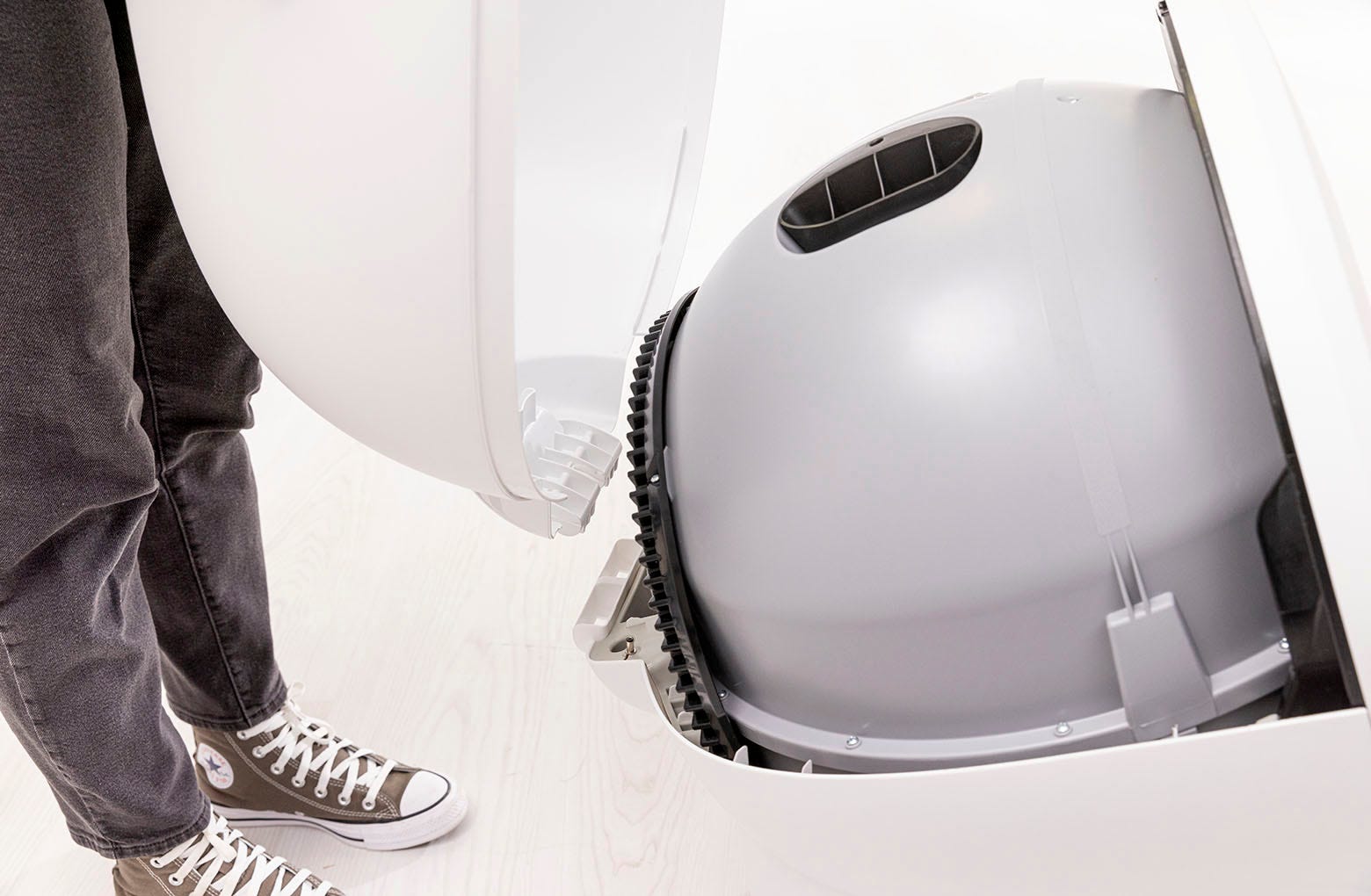

15. 글로브를 다시 설치하세요: 손잡이를 잡고 글로브를 베이스에 밀어 넣습니다. 글로브 뒷부분이 후면 베어링 포켓에 딱 맞게 들어가야 합니다. 글로브 뒤의 큰 검은색 기어는 베이스의 작은 흰색 기어와 맞물려야 합니다.

16. 보닛을 다시 설치하세요:
    1. 보닛을 로봇 뒤쪽의 힌지에 맞춰 끼우세요.

    2. 보닛을 글로브 위로 회전시켜 아래로 눌러 고정되었는지 확인하세요.

17. 원할 경우, 글로브 입구의 베젤에 펜스를 다시 끼워 설치하세요.

18. 폐기물 서랍을 베이스에 다시 밀어 넣으세요.

19. 전원을 다시 연결하고 기기를 켜세요.
