Litter-Robot 4: 카메라 마운트 설치 가이드

Litter-Robot 4는 고양이의 사용 습관을 더욱 자세히 모니터링할 수 있도록 웹캠을 장착할 수 있습니다. 카메라 마운트 키트를 사용하여 원하는 웹캠을 설치하세요.

포함된 구성품: (1) 브래킷, (1) 힌지, (1) 링 자석, (1) 1/4"-20 나일론 나사, (1) 전선 커버

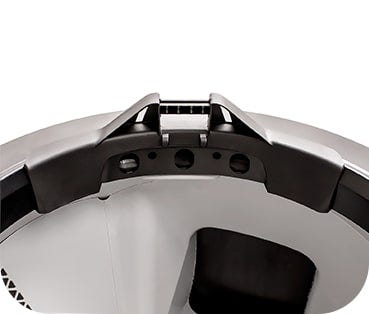

1. Litter-Robot 4를 바라본 상태에서, 카메라 마운트 브래킷을 아래 그림처럼 베젤 뒤쪽에 걸어주세요.



2. 브래킷 앞부분을 앞으로 눌러 베젤에 고정하세요. (딸깍 소리가 납니다.)

   참고: 브래킷이 레이저를 가리지 않도록 위쪽에 위치하고, 베젤 중앙에 맞춰져 있어야 합니다.

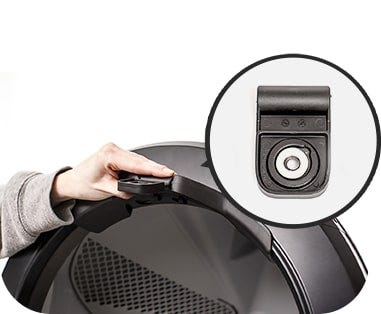

3. 힌지를 조심스럽게 브래킷에 끼워서 고정하세요. (약간의 힘 또는 비틀림이 필요할 수 있습니다.)

4. 카메라를 설치하는 방법은 두 가지가 있습니다:

   • 포함된 링 자석 사용: 자석을 힌지에 부착된 와셔에 추가하고, 카메라에 포함된 자석과 극성이 맞는지 확인하세요. 자석이 서로 붙어야 하며, 밀어내면 안 됩니다.

   • 포함된 1/4"-20 나일론 나사 사용.

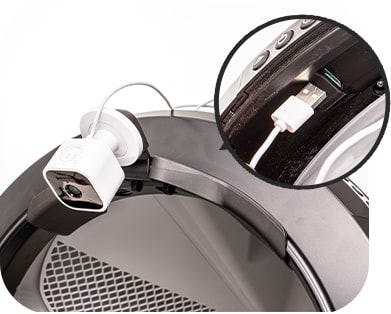

5. 카메라를 힌지에 장착한 후, 컨트롤 패널 뒤쪽의 USB 포트에 연결하세요.

   참고: 카메라 마운트는 다양한 방식으로 구성할 수 있습니다. 이 시점에서 원하는 카메라 각도를 조정하는 것이 좋습니다. 힌지를 뒤집거나, 자석의 방향을 바꾸거나, 카메라 자체를 회전시켜 각도를 조절할 수 있습니다. 손가락이 끼지 않도록 주의하세요!

6. 카메라 선을 홈을 따라 정리하고, 남은 선은 작고 깔끔하게 말아 정리하세요.

7. 말아 놓은 선을 와이어 커버 포켓 안에 넣고, 카메라와 연결된 쪽의 선을 슬롯을 통해 빼내세요.

   참고: 와이어가 베젤에 방해되지 않도록, 선 뭉치는 가능한 한 와이어 커버 포켓의 아래쪽에 위치시켜 주세요.

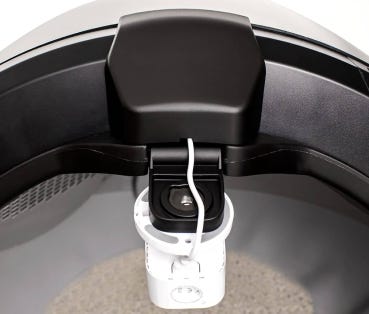

8. 선을 와이어 커버 포켓에 고정한 상태로, 제공된 슬롯을 이용해 와이어 커버를 브래킷에 끼워 고정하세요. (이때 브래킷이 베젤에서 빠지지 않도록 주의하세요.)

   참고: 와이어 커버가 베젤에 깔끔하게 밀착되도록 하세요. 제대로 고정되지 않으면, 선이 커버에서 빠져 베젤에 간섭을 줄 수 있습니다.

9. 설정이 완료되었습니다! 이제 고양이들이 Litter-Robot 4를 사용하는 모습을 확인할 수 있습니다.

---
